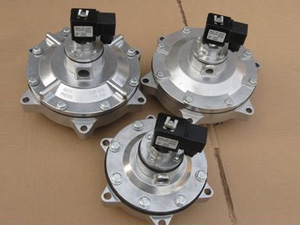

電磁脈沖閥詳細介紹

　　脈沖電磁閥(亦稱隔膜閥)是國外引進脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”受脈沖噴吹控制儀輸出信號的控制，對除塵器濾袋逐排(室)噴吹清灰，使除塵配件的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。

    電磁脈沖閥是按照電信號控制閥體卸荷孔的開啟和關閉，閥體卸荷時，閥后腔內壓力氣體排放，閥前腔內壓力氣體被膜片上引壓孔節流，膜片被抬起，脈沖閥進行噴吹。閥體停止卸荷時，壓力氣體通過阻尼孔迅速充滿閥的后腔，由于膜片兩面在閥體上受力面積之差，閥的后腔內，氣體作用力大，膜片能可靠的關閉閥的噴吹口，脈沖閥停止噴吹。電信號是以毫秒計時，脈沖閥開啟的一瞬間，產生強大的沖擊氣流，從而實現瞬間噴吹。

脈沖電磁閥技術指標：

    工作壓力：0.4～0.7，

    環境溫度：-10～55(℃)，

    使用介質：清潔空氣，

    膜片壽命：噴吹100萬次 以上。

    脈沖電磁閥連接螺紋：ZG1"，長度：110mm；寬度：85mm；高度：125mm；重量：0.75kg

電磁脈沖閥作用：

    就是控制油路中油壓的大小.一般安裝在主油路或減振器背壓油路中,以減少換檔和鎖止解鎖時的油壓沖擊,使設備運行保持平穩狀態.按閥進出口的角度及進氣口的形式可分為三種:

  1. 直角式電磁脈沖閥:閥體進出口成直角,直接受電信號控制的膜片閥

  2. 直通式電磁脈沖閥:閥體進出口成180度,直接受電信號控制的膜片閥

  3. 淹沒式電磁脈沖閥:閥體進氣口淹沒在氣包內,直接受電信號控制的膜片閥　　

　　脈沖電磁閥安裝方法：脈沖電磁閥輸入端(IN)，與儲氣筒金屬管相連接，其輸出端與除塵箱噴吹管連接，連接螺紋間 均填以四氟乙烯生帶緊固密封。

脈沖電磁閥工作原理：

　　膜片把脈沖電磁閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后天室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖電磁閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，脈沖電磁閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖電磁閥又處于“關閉”狀態。
