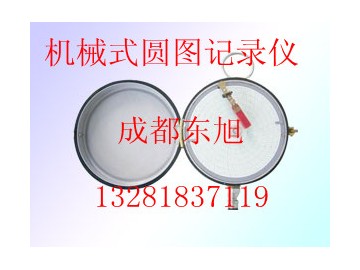

綜采支架圓圖記錄儀
主要用于測量和記錄礦井支架或單體液體壓支柱油缸內部液體受頂板壓力而變化的曲線，亦適用測量和記錄液壓系統內部非蝕性流體的壓力。
使用方法：
1、儀表出廠前已調試好，不得隨意拆卸
2、將記錄紙用壓塊壓緊
3、將測試筆輕壓在記錄紙上
4、將記錄結構的發條旋轉
5、保持儀表的清潔
6、圓圖紙壓緊機構采用左旋螺紋
7、繪圖筆架壓緊采用偏心輪機構，更換圓圖紙前將偏心輪柄抬
技術參數：
屬于機械儲能式記錄儀，由測量機構和記錄機構兩部分組成。
1、精度等級：1.5級
2、測量范圍：0-60MPa
3、連續記錄時間：一周
4、記錄紙速度：1轉/24小時
5、接口：M20X1.5
YTL-130型綜采支架壓力圓圖記錄儀C
