結構特點Structural Features：

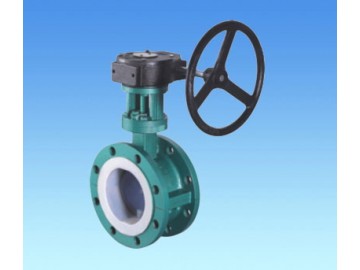

  本襯里蝶閥結構為中線密封式，閥桿與蝶板融為一體，蝶板旋轉90度，既可實現閥門的啟閉過程。連接方式為對夾式。主要特點如下：

中線密封蝶閥誒整個蝶板與閥座在360度圓周內同心，具有雙向密封性能、壓力、流量可自由調節。

蝶閥體積小，重量輕，結構緊湊，與同參數閘閥相比，重量減輕約35-60%。

蝶閥可承擔相應襯里材料的介質腐蝕，采用四級密封結構，并在密封面處配以特殊橡膠的彈性襯墊，密封性能好

軸端，蝶板圓周連接處采用特殊凹槽與特殊O型圈組合密封，防止介質外協，達到了零泄漏。

 驅動方式drive mode:

 可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作

執行標準Adminitser Standard:

設計與制造Design：GB12238   結構長度Face to face:GB12221   法蘭尺寸Flange dimension:JB78/GB79

壓力試驗Test：GB/T 13927     標志Symbol：GB 12220        供貨Supply：GB/T 12252

公稱壓力Presure：PN0.6~1.6Mpa          公稱通徑Size：DN40-1200(mm）
