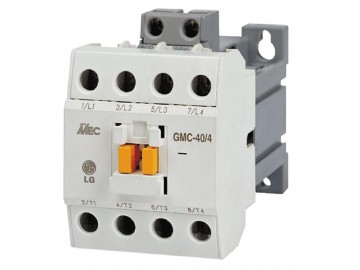

適用范圍 LG交流接觸器是九十年代新產品。本系列產品為交流50Hz或60Hz，額定絕緣電壓為690-1000V，在AC-3使用類別下額定工作電壓為380V時的額定工作電流GMC-12。主要供遠距離接通及分?jǐn)嚯娐分?，適用于控制交流電動機的起動、停止及反轉。符合IEC60947-4-1，VDE0660，GB14048.4。
二、工作條件2.1 海拔高度不超過2000米；2.2 周圍環境溫度：-5℃～+40℃2.3 空氣相對濕度：在40℃時不超過50%，在較低溫度下允許有較高的相對濕度；2.4 大氣條件：沒有會引起爆炸危險的介質，也沒有腐蝕金屬和破壞絕緣的氣體及導電塵埃等；2.5 安裝在無顯著搖動和沖擊振動的地方；2.6 安裝在沒有雨雪侵襲的地方；2.7 控制電壓允許變動范圍：80%～110%Us。
三、結構特點3.1 總體結構接觸器為雙斷點觸頭的直動式運動機構，具有三對常開主觸頭，輔助觸頭可有二常開，二常閉。接觸器觸頭支持件與銜鐵采用彈性鎖扣聯結，消除了薄弱環節。動作機構靈活，手動檢查方便，結構設計緊湊，可防止外界物及灰塵落入活動部位，接線端都有防蓋，人手不能直接接觸帶電部位。接觸器外形尺寸小巧，安裝面積小。安裝方式可用導電導軌安裝，也可用螺釘緊固，與其它同類產品相比，操作頻率和控制容量更高。產品安全、可靠性好，為國際先進的接觸器機各種。3.2觸頭系統主、輔助觸頭材料由電性能優越的銀合金組成，具有使用壽命長及良好的接觸可靠性。滅弧室呈封閉型，并有阻燃型材料阻擋電弧向外噴濺，Ie≤22A無滅弧隔弧板。Ie≤22A裝有金屬隔弧板，保證人身及臨近電器的安全。接線螺釘采用新型自升螺釘，瓦形墊與螺釘不分離可節省接線用時。3.3磁系統電磁系統工作可靠，損耗小、噪音低、具有很高的機械強度，線圈的接線端裝有電壓規格的標記牌，標記牌電壓等級涂有特定的顏色，清晰醒目，接線方便，可避免因接錯電壓規格而導致線圈燒毀。
