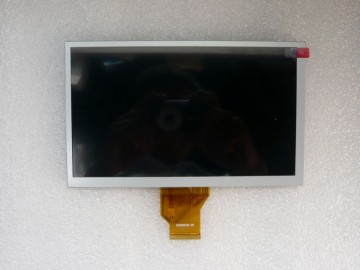

一：群創8寸工業液晶屏AT080TN64基本信息
面板品牌群創（CHI MEI / INNOLUX）
面板型號AT080TN64
工作溫度-30~85°C
存儲溫度-30~85°C
作業濕度5-95 (%RH)
保存濕度5-95 (%RH)
當前生產狀態量產中
二：群創8寸工業液晶屏AT080TN64結構特征
液晶屏尺寸8英寸
點分辨率800（RGB)*480（WVGA）
像素密度116PPI
像素排列RGB垂直條狀
寬高比16:9(寬:高）
點間距0.0736*0.2070mm（橫*豎）
像素間距0.2208*0.2070mm（橫*豎）
面板重量251g（Typ.）
表面處理 霧面
顯示區域176.64×99.36mm (橫*豎)
可視區域180.1×103.4 mm (橫*豎)
外觀尺寸192.8×116.9mm (橫*豎)
外觀尺寸6.3±0.3 mm (厚度)
觸摸屏 無
三：群創8寸工業液晶屏AT080TN64光學特征
顯示模式TN，常白顯示，透射式
液晶屏亮度450cd/m2 (Typ.)(此屏背光亮度可增加到1000nits)
對比度500:1 (Typ.) (透射)
顯示顏色262K /16.2M(6-bit / 6-bit+Hi-FRC)
顯示色域50% NTSC (CIE1931)
響應時間10/15(Typ.)(Tr/Td) (ms)
可視角度70/70/50/70 (Typ.)(CR≥10) (左/右/上/下)
視角6點鐘
白度X:0.310;Y:0.330
白場變動1.33/1.43(Typ./Max.)(9points)
四、群創8寸工業液晶屏AT080TN64發光系統
燈管位置 側入式光源
光源類型WLED
燈管數量3S12P
燈管形狀 陣列
光源壽命20K(Min..)(小時)
單燈電壓9.3±0.9V
單燈電流240±24mA
燈管總功率2.232W (Typ.)
接口類型 包含在屏信號接口中
背光電路 無
五、群創8寸工業液晶屏AT080TN64信號接口
信號大類Parallel RGB
信號小類Parallel RGB (1 ch, 6/8-bit)
面板電壓3.3/10.4/16/-7V (Typ.)(DVDD/AVDD/VGH/VGL)
面板電流4/20/0.2/0.2mA(Typ.)(DIDD/AIDD/IGH/IGL)
面板功率0.226W (Typ.)
信號電壓0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD
接口類型FPC
接口腳距0.5mm
接口數量1 pcs
接口腳數50 pins
