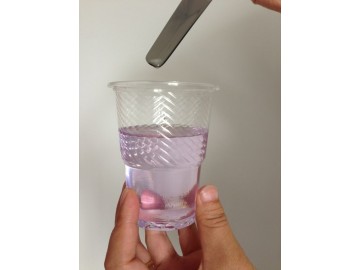

點(diǎn)擊圖片查看大圖
一、產(chǎn)品說明
該產(chǎn)品屬于室溫固化的雙組份縮合脫醇型有機(jī)硅灌封膠，具有優(yōu)良的抗高低溫變化、抗紫外線和抗老化性能，更快的整體固化速度，以及優(yōu)良的耐黃變粘接密封性能。
二、應(yīng)用領(lǐng)域：
透明型，背光源等電子器件及模組的灌封保護(hù)、粘接密封。
三、產(chǎn)品規(guī)格：
1.外觀
甲組份：透明流體，粘度（25℃）1000~1600cps，相對密度（25℃）0.99~1.01 g/cm3。
乙組份：無色/淡黃色透明液體。
配比：甲組份︰乙組份=10︰1（重量比）
甲乙組份混合后粘度：（25℃）500~800cps
2.固化后技術(shù)參數(shù)
|
項(xiàng)目 |
指標(biāo) |
|
硬度（Shore A，24小時后） |
8~12 |
|
線收縮率（%） |
0.3 |
|
使用溫度范圍（℃） |
-60~200 |
|
體積電阻率（Ω·cm） |
1.0×1015 |
|
介電常數(shù)（1.2Mhz） |
2.9 |
|
介電強(qiáng)度（kv/mm） |
≥25 |
|
耐漏電起痕指數(shù)（V） |
600 |
|
導(dǎo)熱系數(shù)[w/(m·K)] |
0.15 |
|
抗拉強(qiáng)度（MPa） |
0.8 |
|
剪切強(qiáng)度（MPa） |
1.1 |
四、使用方法：
1.將甲組份適當(dāng)攪拌，注意速度不宜過快，攪拌均勻即可。
2.按配比準(zhǔn)確稱取甲組份和乙組份，在混膠器內(nèi)混合均勻。
3.在可操作時間范圍內(nèi)將混合均勻的膠料灌封到元件中，置于室溫下固化，完全固化需要24小時。
4.在25℃下，可操作時間：20~60分鐘；初步固化時間：1.5~3小時；完全固化時間：24小時
五、注意事項(xiàng)：
1.夏季溫度高固化快，冬季溫度低固化慢，可適當(dāng)改變乙組份用量來調(diào)整凝膠時間。增大乙組份用量可縮短凝膠時間，反之亦然。用戶可根據(jù)實(shí)際情況在±20%范圍內(nèi)調(diào)整乙組份用量。
2.本品需在35℃以下的陰涼干燥環(huán)境中密閉貯存
3.本品屬非危險品，但勿入口和眼。
安全操作須知
1.安全使用須知不在此列出，操作前請閱讀本產(chǎn)品的化學(xué)品安全說明書（MSDS），可從本公司及各分銷商處獲得。
注： 本公司所提供的產(chǎn)品說明資料是基于我們對本產(chǎn)品性能的認(rèn)識為用戶提供的一種參考，但每個用戶的產(chǎn)品有其自身的特點(diǎn)。因此，敬請各位用戶在使用本產(chǎn)品前必須進(jìn)行必要而全面的測試，以確定本產(chǎn)品的適用性，謝謝！
免責(zé)聲明：（1）以上所展示的信息由企業(yè)自行提供，內(nèi)容的真實(shí)性、準(zhǔn)確性和合法性由發(fā)布企業(yè)負(fù)責(zé)，環(huán)球塑化網(wǎng)對此不承擔(dān)任何保證責(zé)任。我們原則上建議您優(yōu)先選擇“塑企通”會員合作! （2）同時我們鄭重提醒各位買/賣家，交易前請詳細(xì)核實(shí)對方身份，切勿隨意打款或發(fā)貨，謹(jǐn)防上當(dāng)受騙。如發(fā)現(xiàn)虛假信息，請向環(huán)球塑化網(wǎng)舉報。
簡繁切換
