VIP服務(wù)

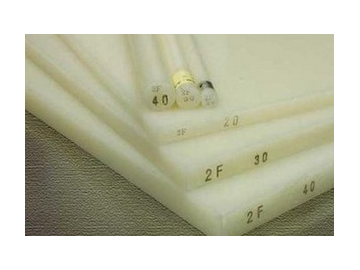

PVDF板（聚偏二氟乙烯）
PVDF板具有比同類的聚四氟乙烯更高的剛度和承壓能力，但光滑性和電氣絕緣性稍遜。PVDF板它具有低溫條件下的高強度和高韌性，可自行熄滅。其工作溫度在-30度--+150度之間。PVDF對氯化物，溴化物以及能量射線均可保持穩(wěn)定。
PVDF板特性：PVDF板空氣中大允許工作溫度高（可在150度下持續(xù)工作），優(yōu)良的抗化學(xué)腐蝕及抗水解性能,突出的抗紫外線和耐氣候性能。機械強度高，剛性好，耐蠕變性能好。良好的滑動性和耐磨性能。固有低可燃性，電絕緣性能好。
|
性質(zhì)
|
試驗標(biāo)準(zhǔn)
|
數(shù)據(jù)
|
性質(zhì)
|
試驗標(biāo)準(zhǔn)
|
數(shù)據(jù)
|
|
密度
|
ISO1183
|
1.8g/cm3
|
體積電阻
|
VD0303
|
﹥1013xcm
|
|
吸水性
|
DIN53495
|
0.04%
|
表面電阻
|
VDE0303
|
﹥
1014 |
|
化學(xué)抵抗性
|
﹣
|
介電常數(shù)1MHz
|
DIN53483
|
7.25
|
|
|
連續(xù)使用溫度
|
﹣30~150℃
|
介電損耗因數(shù)1MHz
|
DIN53483
|
0.18
|
|
|
屈服抗拉強度
|
ISO527
|
50MPa
|
介電強度
|
VDE0303
|
22kv/mm
|
|
屈服拉應(yīng)變
|
ISO527
|
9%
|
泄漏電流強度
|
DIN5340
|
KC300
|
|
極限抗拉強度
|
ISO527
|
46MPa
|
粘接性
|
0
|
|
|
極限拉應(yīng)變
|
ISO527
|
80%
|
無毒無害性
|
EEC90/128
|
﹣
|
|
抗沖擊韌度
|
ISO179
|
252kJ/m2
|
摩擦系數(shù)
|
DIN53375
|
0.34
|
|
缺口沖擊韌度
|
ISO179
|
22kJ/m2
|
燃燒性能
|
UL94
|
V-0
|
|
洛氏法球壓硬度
|
ISO2039-1
|
80MPa
|
抗紫外線性能U.V
|
﹢
|
|
|
邵氏D硬度
|
DIN53505
|
78
|
耐酸性
|
﹢
|
|
|
抗彎強度
|
ISO178
|
80MPa
|
耐鹼性
|
﹢
|
|
|
彈性模量
|
ISO527
|
2000Mpa
|
耐碳酸水性
|
﹢
|
|
|
維卡軟化溫度
|
ISO306
|
140℃
|
耐氯碳酸水性(CKW)
|
﹢
|
|
|
熱畸變溫度
|
ISO75
|
145℃
|
耐芳香族化合物性
|
﹢
|
|
|
熱線性膨脹系數(shù)
|
DIN53752
|
1.2K-1*104
|
耐酮性
|
0
|
|
|
熱導(dǎo)率20℃
|
DIN52612
|
0.13w/(mxk)
|
耐熱水性
|
﹢
|
PVDF板具有比同類的聚四氟乙烯更高的剛度和承壓能力，但光滑性和電氣絕緣性稍遜。它具有低溫條件下的高強度和高韌性， 30度--+150度之間。PVDF板對氯化物，溴化物以及能量射線均可保持穩(wěn)定。
PVDF板規(guī)格：板材：厚*寬*長=2～100mmx620/1000mmx1000/2000mm;
PVDF板棒材：直徑x長=5～250mm*1000mm
簡繁切換
