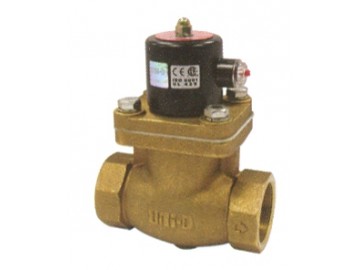

電磁閥 UG系列
大流量膜片型， 二口二位式常閉型(通電開型)電磁閥 型號：UG-10,15,20,25,35,40,50 口徑自：3/8"～2"牙口 適用流體：真空、瓦斯氣體專用。 |
| 規格與特性： |
| 1. UG系列為直接復動連結膜片式通電開型。 2. 閥體材質為鍛造銅/鑄造銅。 3. 可在無壓差下，直接操作。 4. 定格電壓：AC110V/AC220V/DC24V(50/60Hz)。 5. 電壓容許差：±10%，DC電壓容許差：±1%。 6. 管徑接續規格：BSPT牙，如須其它規格（如：NPT、BSP），可依客戶需求制作。 7. 其它AC/DC電壓值，可依客戶需求制作。 8. 訂購請注明流體種類（如：瓦斯、真空）。 |
|
型號
|
配管
口徑 |
Cv值
|
節流
口徑 |
流體溫度
(℃) |
IN-OUT入出口
操作壓差 范圍kgf/cm2 |
尺寸
|
重量
|
|||
|
瓦斯
|
真空
|
L
|
H
|
D
|
||||||
|
UG-10
|
3/8"
|
4.5
|
15mm
|
-5℃ ~80℃
|
0-7
|
0-10-3 Torr
|
70
|
100
|
50
|
0.9
|
|
UG-15
|
1/2"
|
4.5
|
15mm
|
-5℃ ~80℃
|
0-7
|
0-10-3 Torr
|
70
|
100
|
50
|
0.9
|
|
UG-20
|
3/4"
|
8.6
|
20mm
|
-5℃ ~80℃
|
0-7
|
0-10-3 Torr
|
73
|
102
|
50
|
1.0
|
|
UG-25
|
1"
|
12
|
25mm
|
-5℃ ~80℃
|
0-7
|
0-10-3 Torr
|
93
|
106
|
50
|
1.8
|
|
UG-35
|
1-1/4"
|
24
|
35mm
|
-5℃ ~80℃
|
0-7
|
0-10-3 Torr
|
125
|
140
|
58
|
3.2
|
|
UG-40
|
1-1/2"
|
28
|
40mm
|
-5℃ ~80℃
|
0-7
|
0-10-3 Torr
|
125
|
140
|
58
|
3.5
|
|
UG-50
|
2"
|
48
|
50mm
|
-5℃ ~80℃
|
0-7
|
0-10-3 Torr
|
167
|
170
|
58
|
5.4
|
| *以上標示之壓力以AC110V/220V電壓為主，若電壓為DC/AC24V高壓力略有差異。 *如需AC380V/415V/440V 等特殊電壓，需要訂制。 *客戶如有訂制品需訂制，本廠備有各種CNC車床加工專用機器可隨時為您設計訂制。 |
