HC-UZ型磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。

        HC-UZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。HC-UZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

。

● 正常工作條件
   環境溫度                  －25℃～70℃
   相對濕度                  5%～ （包括凝露和直接濕）
   大氣壓力                  86MPa～108MPa
● 測量范圍                  500mm～3000mm分檔
● 測量精度                  浮子式指示器±20mm
                          　       翻柱式指示器±20mm
● 工作壓力                 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
● 介質密度                 0.5g/cm3～1.8g/cm3分檔
● 介質粘度                 ≤0.05Pa·s
● 介質溫度                 -25～80℃ 、（高溫型0～200℃）、（專利高溫型0～450℃）
● 跟蹤速度                 ≤0.8m/s
● 接觸介質材料            1Cr18Ni9Ti 聚四氟乙烯
● 控制點誤差               ±10mm
● 回      差               不超過基本誤差
● 重復性誤差               不超過基本誤差
● 開關控制點的接點容量     AC或DC220V;1A（純阻性負載）
● 控制點間小間距  60
● 外殼防護等級             IP54
● 顯示儀表                 XMT-124D數字顯示表（可設定上下限報警及輸出
                                4～20mA信號）外形尺寸160×80×180
● 防爆等級                 dⅡBT4

主要技術指標
1、量程范圍：299～80999
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度： ≤0.019Pa.S
4、工作溫度℃：-39.9～349.99
5、壓力等級（MPa）：≤31.99
6、測量精度：≤±9.99

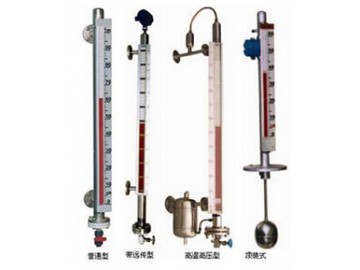

7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP64.99
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0　DN25　HG20593（側裝式）
