一、用途
    雙金屬溫度計是一種測量中低溫度的現場檢測儀表。它可以直接測量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。該耐震溫度計從設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，耐震溫度計廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。

二、工作原理

    雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在溫度計內部充裝硅油或者將溫度計顯示部分與測量部分分離以達到耐震的效果。熱電勢大小僅與熱電極材質的熱電性質和兩端溫度差有關。采用同一種勻質導體或半導體構成回路,都不會產生熱電勢。

    熱電偶兩個接點溫度T,T0，若T=T0,熱電偶的熱電勢為零。 中間溫度定律為制定熱電偶分度表奠定了基礎。許多年來，科學家們試圖研究能否用函數關系式甚 至用分段函數來表達熱電偶的熱端（測量端）溫度與 熱電偶回路所產生的熱電勢之間的關系，終沒能成 功。若兩種導體A，B分別與第三導體組成熱電有較寬的測溫范圍,長期使用的物理化學性能穩定，電導率高,電阻溫度系數小; ※配置的熱電勢靈敏度高,熱電勢與溫度之間成線性，易于復制,工藝簡單,價格便宜。

    一般雙金屬溫度計用在低溫，熱電偶用在高溫。 如果溫度超過 500 度的話那么雙金屬溫度計的阻值會非常大，可能會影響測量結果，甚至會出現 不能出來測量結果的情況發生。

三、結構

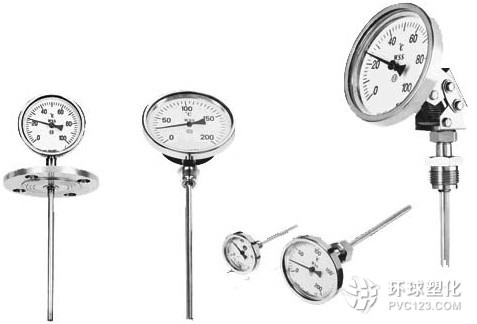

    雙金屬溫度計由雙金屬感溫元件、支承管、連接裝置、指示盤等組成。雙金屬感溫元件采用多圈直螺旋形雙金屬制成，一端固定，另一端(自由端)連接在芯軸上，當溫度變化時，感溫元件自由端旋轉，由芯軸傳動指針，在指示盤上指示出被測介質的溫度。雙金屬溫度計按結構形式分為軸向型(角型)、徑向型(直徑)、135°型,萬向型四種；按其功能分為普通型(單指標)、帶電接點、遠傳功能、帶夜光四種。

四、特點

 雙金屬溫度計的優點在于響應速度快、 體積小、線性度好、較穩定。

 現場顯示溫度，直觀方便；使用壽命長；

 多種結構形式，可滿足不同要求。無汞害，易讀數，堅固耐震。

 保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。

 抽芯式溫度計可不停機短時間維護或更換機芯。

 一體式有軸向型、徑向型、135º型、萬向型等品種齊全，適應于各種現場安裝的需要。

五、技朮參數

標度盤公稱直徑：60  100  150

精度等級：（1.0），1.5

熱響應時間：≤40S

防護等級：IP55

角度調整誤差：角度調整誤差應不超過其量程的1.0%

回差：回差應不大于基本誤差限的值

重復性：重復性極限范圍應不大于基本誤差限值的1/2

 使用和維護

1、雙金屬溫度計在保管、使用和安裝中，應避免碰撞支承管，切勿使支承管彎曲變形及將表殼扳手使用。

2、各類雙金屬溫度計不宜用于測量敞開容器內介質溫度，帶電接點溫度計，不允許在強烈震動下工作，以免影響接點可靠性。

3、在壓力大于1.5MPa時，應選用JX系列保護管。
