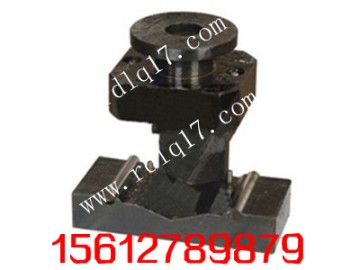

【產品名稱】水泥抗折夾具,供30t壓力實驗機測定水泥混凝土抗折強度、劈裂抗拉強度。水泥抗折夾具主要由下夾具座、上夾具座、標準夾輥、抗劈裂夾具上下壓條等組成。下夾具座通過定位銷(、墊圈固定在壓力機活塞上，上夾具座通過上支座、菱形銷及壓力機上的定位銷和兩內六角螺釘固定在壓力機橫梁上。
主要技術參數：
1．大抗折負荷100KN
2．大劈裂抗拉負荷300KN
3．抗折標準夾輥直徑φ30mm
4．上、下夾輥間凈距離172mm
水泥抗折夾具使用與維護  本夾具適用于30t壓力試驗機 。做抗折實驗時，按以下步驟安裝：
1. 擰松壓力機橫梁上兩個內六角螺釘，拆下上壓力板，定位銷留在橫梁上，裝上菱形銷(17)及上支座(16)，用兩內六角螺釘固定緊。
2. 拆下壓力機上下壓板、凹球座、防塵罩，換上本套下夾具，墊圈(2)套在活塞上，銷上定位銷(1)，裝上下夾具座，防塵罩用原機上的箍圈固定在油缸外側。將兩個導向柱(20)，調整好距離，用螺母鎖緊。3. 抗折試驗可對100×100×450mm、150×150×550mm兩種試塊進行試驗，當試驗100×100×450mm試塊時，將下夾具座上左標準輥(7)及輥座(6)、右標準輥及靠銷(18)移至內側相應位置(輥間距為300mm)，將上夾具座上左右標準輥(10)、彈簧(13)、彈簧上下吊鉤(9)(14)移至內側相應位置(輥間距為100mm)，然后固定好，即可試驗。
4. 做150×150×550mm 試塊試驗，將下夾具座上左標準輥及輥座、右標準輥及靠銷移至內側相應位置(輥間距為450mm)，將上夾具座上左右標準輥、彈簧、彈簧上下吊鉤移至內側相應位置(輥間距為150mm)，然后固定好，即可試驗。
5. 做劈裂抗拉試驗時，將上夾具座上的左右標準輥及輥柱(12)取下，裝上上夾具條，用螺釘固定好，即可試驗?？拐蹔A具   使用完畢后，應及時清除試塊碎屑，各運動部位涂上潤滑油，各光面涂上防銹油以防銹蝕。
本夾具主要由下夾具座(4)、上夾具座(15)、標準夾輥(7)(10)、抗劈裂夾具上下壓條(8)等組成。下夾具座通過定位銷(1)、墊圈(2)固定在壓力機活塞上，上夾具座通過上支座(16)、菱形銷(17)及壓力機上的定位銷和兩內六角螺釘固定在壓力機橫梁上。
使用完畢后，應及時清除試塊碎屑，各運動部位涂上潤滑油，各光面涂上防銹油以防銹蝕。
