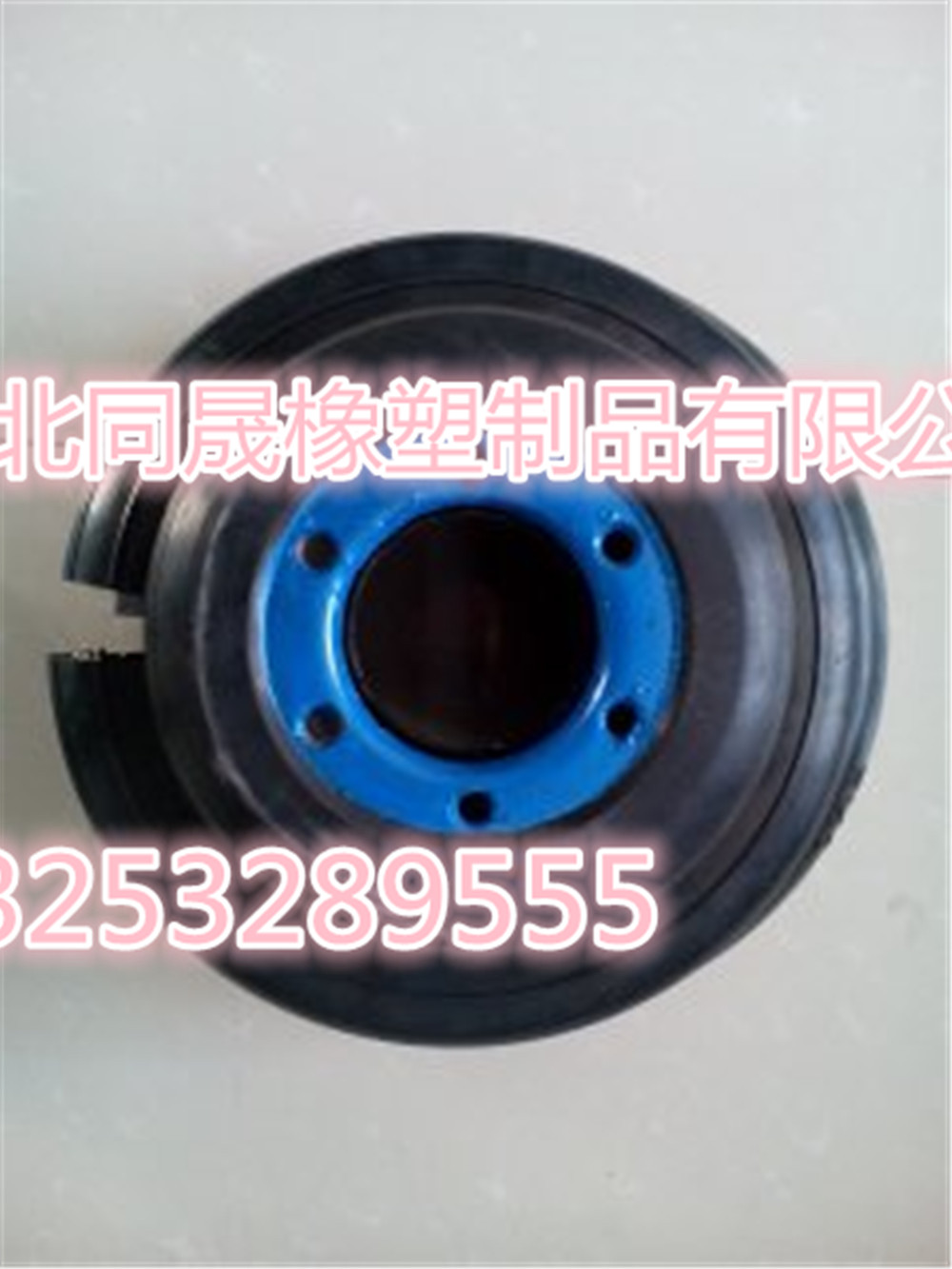

UL輪胎式聯軸器GB/T5844-86產品簡介輪 胎式聯軸器是利用輪胎狀橡膠元件，用螺栓將兩半聯軸器聯接。輪胎式聯軸器結構型式分為帶骨架式、開口式、整體式三種。帶骨架結構與其他兩種相比較，具有承 載能力大、使用壽命長、裝拆方便等優點，因此選定帶骨架式輪胎式聯軸器制訂為國家標準。輪胎式聯軸器具有較高的彈性，扭轉剛度小，減振能力強，補償兩軸相 對位移的能力較大，有良好的阻尼，結構簡單，不用潤滑，裝拆和維護方便，噪聲小，但承載能力不高，徑向尺寸較大，過載時產生較大的軸向附加載荷。
UL輪胎式聯軸器GB/T5844-86具體型號 UL1、UL2、UL3、UL4、UL5、 UL6、UL7、UL8、UL9、UL10、UL11、UL12、UL13、UL14、 UL15、UL16、UL17、UL18
|
UL型輪胎式聯軸器基本參數和主要尺寸GB/T5844-86
UL型輪胎式聯軸器基本參數和主要尺寸（GB/T5844-86）/mm
|
型號
|
公稱
轉矩
Tn/
N·m
|
瞬時
大轉矩Tmax
/N·m
|
許用轉速
[n]/r·min-1
|
軸孔直徑
d(H7)
|
軸孔長度L
|
D
|
B
|
D1
|
轉動
慣量
I/
kg·m2
|
質
量
m/
kg
|
|
鋼
|
鐵
|
鋼
|
鐵
|
J、J1型
|
Y型
|
|
UL1
|
10
|
31.5
|
5000
|
3500
|
11
|
11
|
22
|
25
|
80
|
20
|
42
|
0.0003
|
0.7
|
|
12、14
|
12、14
|
27
|
32
|
|
16、18
|
16
|
30
|
42
|
|
UL2
|
25
|
80
|
3000
|
14
|
14
|
27
|
32
|
100
|
26
|
51
|
0.0008
|
1.2
|
|
16、18、19
|
16、18、19
|
30
|
42
|
|
20、22
|
20
|
38
|
52
|
|
UL3
|
63
|
180
|
4300
|
18、19
|
18、19
|
30
|
42
|
120
|
32
|
62
|
0.0022
|
1.8
|
|
20、22、24
|
20、22
|
38
|
52
|
|
25
|
|
44
|
|
|
UL4
|
100
|
315
|
4500
|
3000
|
20、22、24
|
20、22、24
|
38
|
52
|
140
|
38
|
69
|
0.0044
|
3
|
|
25、28
|
25
|
44
|
62
|
|
30
|
|
60
|
|
|
UL5
|
160
|
500
|
4000
|
24
|
24
|
38
|
52
|
160
|
45
|
80
|
0.0084
|
4.6
|
|
25、28
|
25、28
|
44
|
62
|
|
30、32、35
|
30
|
60
|
82
|
|
UL6
|
250
|
710
|
3600
|
2500
|
28
|
28
|
44
|
62
|
180
|
50
|
90
|
0.0164
|
7.1
|
|
30、32、35、38
|
30、32、35
|
60
|
82
|
|
40
|
|
84
|
112
|
|
UL7
|
315
|
900
|
3200
|
32、35、38
|
32、35、38
|
60
|
82
|
200
|
56
|
104
|
0.029
|
10.9
|
|
40、42、45、48
|
40、42
|
84
|
112
|
|
UL8
|
400
|
1250
|
3000
|
2000
|
38
|
38
|
60
|
82
|
220
|
63
|
110
|
0.0448
|
13
|
|
40、42、45、48、50
|
40、42、45
|
84
|
112
|
|
UL9
|
630
|
1800
|
2800
|
42、45、48、50、55、56
|
42、45、48、50、55
|
84
|
112
|
250
|
71
|
130
|
0.0898
|
20
|
|
60
|
|
107
|
|
|
UL10
|
800
|
2240
|
2400
|
1600
|
45*、48*、50、55、56
|
45*、48*、50、55、56
|
84
|
112
|
280
|
80
|
148
|
0.1596
|
30.6
|
|
60、63
|
60、63
|
107
|
142
|
|
UL11
|
1000
|
2500
|
2100
|
50*、55*、56*
|
50*、55*、56*
|
84
|
112
|
320
|
90
|
165
|
0.2792
|
39
|
|
60、63、65、70、71、75
|
60、63、65
|
107
|
142
|
|
UL12
|
1600
|
4000
|
2000
|
55*、56*
|
55*、56*
|
84
|
112
|
360
|
100
|
188
|
0.5356
|
59
|
|
60、63、65、70、71、75
|
60、63、65、70、71、75
|
107
|
142
|
|
80、85
|
80
|
132
|
172
|
|
UL13
|
2500
|
6300
|
1800
|
63*、65*、70*、71*、75*
|
63*、65*、70*、71*、75*
|
107
|
142
|
400
|
110
|
210
|
0.896
|
81
|
|
80、85、90、95
|
80、85、90、95
|
132
|
172
|
|
UL14
|
4000
|
10000
|
1600
|
1400
|
75*
|
75*
|
107
|
142
|
480
|
130
|
254
|
2.2616
|
145
|
|
80*、85*、90*、95*
|
80*、85*、90*、95*
|
132
|
172
|
|
100、110
|
100、110
|
167
|
212
|
|
UL15
|
6300
|
14000
|
1200
|
1120
|
85*、90*、95*
|
90*、95*
|
132
|
172
|
560
|
150
|
300
|
4.6456
|
222
|
|
100*、110*、120*、125*
|
100*、110*、120*、125*
|
167
|
212
|
|
UL16
|
10000
|
20000
|
1000
|
1000
|
100*、110*、120*、125*
|
100*、110*、120*、125*
|
630
|
180
|
335
|
8.0924
|
302
|
|
130、140
|
130、140
|
202
|
252
|
|
UL17
|
16000
|
31500
|
900
|
850
|
120*、125*
|
|
167
|
212
|
750
|
210
|
405
|
20.0176
|
561
|
|
130*、140*、150*
|
130*、140*、150*
|
202
|
252
|
|
160*
|
160*
|
242
|
302
|
|
UL18
|
25000
|
59000
|
800
|
750
|
140*、150*
|
|
202
|
252
|
900
|
250
|
490
|
43.053
|
818
|
|
160*、170*、180*
|
160*、170*、180*
|
242
|
302
|
注：1.軸孔長度欄中的Y型為長圓柱形軸孔、J型為有沉孔的短圓柱形軸孔、J 1型為無沉孔的短圓柱形軸孔。
2.軸孔直徑有*號者為結構允許制成J型軸孔（按GB3852）。
3.聯軸器轉動慣量質量是各型號中大值的計算近似值。
|
|
