美國杜邦PBT其性能具有結(jié)晶速度快，可高帶成型，吸水性低等優(yōu)勢，由此可見，PBT的綜合性能非常突出。便也有不足之處，如缺口沖擊強(qiáng)度低，高載荷下熱變形溫度低，高溫下剛性差，并且PBT的價(jià)格尚高于PET。這是有待解決的課題。鑒于PBT與許多樹脂有良好的相容性，因此共混就成為PBT改性的主要措施之一?，F(xiàn)要我們一起討論美國杜邦PBT與PET共混的主要特點(diǎn)。

　　聚對(duì)甲酸乙二醇酯(PET)具有較好的物理力學(xué)性能、耐熱性、電性能和耐化學(xué)腐蝕性能，主要用于制造合成纖維和電絕緣薄膜。PET至今仍未能作為模壓和擠出成型用樹脂，這是由于其熔體冷卻結(jié)晶速度太慢，以致所成型的制件在通常的成型時(shí)間內(nèi)是脆的。

　　美國杜邦PBT一般物理力學(xué)性能均優(yōu)于PET，其長期使用溫度比PET高30℃，達(dá)到150℃，并具有良好的韌性、電性能和耐化學(xué)藥品性，PBT熔體結(jié)晶速度遠(yuǎn)遠(yuǎn)大于PET，所以它可以用模壓法成型，生產(chǎn)各種制品。由于受原料成本的影響，目前　　PBT與PET共混可以降低成本，對(duì)于PFT而言，則解決了結(jié)晶速度慢，不易成型的問題。此種共混物成型溫度低，成型周期短。這都是PBT高速結(jié)晶特性所產(chǎn)生的效果。PBT/PET共混物還具有優(yōu)良的化學(xué)穩(wěn)定性、熱穩(wěn)定性、強(qiáng)度、剛度和耐磨耗性，其制品有良好的光澤。

　　PBT與PET化學(xué)結(jié)構(gòu)相似，相容性很好，其共混物的玻璃化轉(zhuǎn)變溫度T2。只出現(xiàn)一個(gè)。此共混物在某共混比例下可分別得到對(duì)應(yīng)于兩相的兩具熔點(diǎn)。因而又有觀點(diǎn)認(rèn)為，這是一種特殊形態(tài)的共混物，其晶相是不相容的，而非晶相是相容的。以下圖表為PBT/PET共混物的熔點(diǎn)。

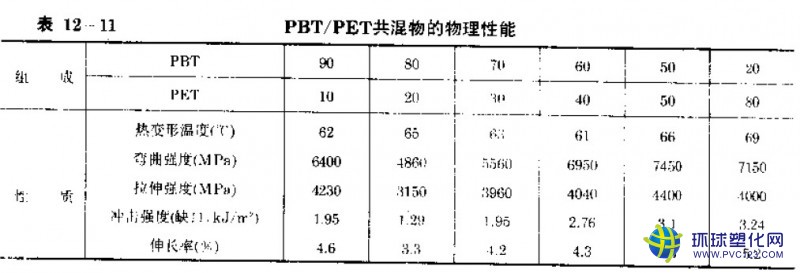

　　然而，PBT、PET兩者共混時(shí)極易發(fā)生酯交換反應(yīng)，初期生成嵌段共聚物，后期則可成為無規(guī)共聚物，這樣兩聚合物的特長在共混物中消失，所以防止酯交換反應(yīng)是PBT與PET共混的一個(gè)關(guān)鍵。除了注意避免熔融共混溫度過高，熔混時(shí)間過長外，事先清除原料聚合物中殘存催化劑(縮聚催化劑)以及外加胺類化介物都是防止酯交換反應(yīng)的有效措施。PBT、PET共混的一般工藝條件是，首先在232℃預(yù)混合，然后通過擠出機(jī)混煉和造粒。PBT/PET共混物的物性列于表如下如示。

　　美國杜邦PBT與PET共混物價(jià)格低，光澤好，故常用以制造各種家用電器的把手以及車燈罩等制品，玻璃纖維增強(qiáng)的此種混物用途更加廣泛。
