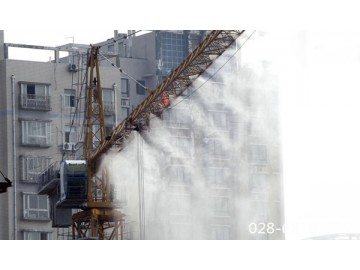

本噴淋系統包含附著于塔式起重機塔身的垂直管道、附著于起重臂上的水平供水管、給水系統、控制配電箱、管件、噴頭等，自來水補充水源，通過立管進入水平管高壓供水，由噴頭向下噴灑霧狀水，建筑工地的粉塵為在空氣中浮游的固體微粒，高壓噴霧降塵是一種效果較理想、成本較低廉的降塵方式，系統工作介質是水，在系統運行過程中，液態水從常壓狀態，經加壓管路至霧化噴嘴，將液態水霧化，水霧運動與塵埃粒子產生慣性碰撞、重力沉降、攔截捕塵與擴散捕集相結合達到降塵目的，噴嘴布置在塔式起重機起重臂上、高度適宜、噴霧傾角大，工作時將塔機旋轉，起重臂水平方向每隔2.5米設一噴嘴，共設20個噴嘴，可對直徑100米以內的范圍全覆蓋，取得噴霧降塵的效果。      為簡化設計，蓄水箱省略設計，采用直接接入自來水供水源。性能特點：
   1、噴淋范圍廣，可完整覆蓋塔吊旋轉半徑內的區域;塔吊在工作時呈360度角旋轉，以50米噴淋半徑計算，塔吊圍繞工地轉一圈覆蓋的面積是7800多平方米。
   2、通過對工地噴淋，噴霧，達到很好的降塵效果，抑制工地?fù)P程，治污減霾。
   3、在高溫天氣，通過噴淋，噴霧對工地進行降溫，幫助工人順利度過酷暑。
   4、對噴淋范圍內的混凝土進行噴淋養護，可以節省不少人力、物力。
   5、預防并減少火災。安裝及注意事項：
● 預先于塔吊礎處留設施工消防用管接口，根據塔吊旋轉臂長間隔2~3米一個預設噴頭。
● 根據塔吊萬向輪軸芯安裝萬向節支撐架并設置噴淋系統萬向節，保持同軸同心。萬向節固定方式可選擇提前準備固定萬向節的獨立支架，采用打孔固定的方式將萬向節固定在塔吊垂直地面的立柱空間內，然后安裝萬向節在獨立支架上，原則是萬向節應保持與地面垂直，在塔吊正中間位置，然后連接兩端水管。
● 在旋轉吊臂上鋪設預先接好噴頭的旋轉吊臂管路并與萬向節相連，連接水管并與萬向節相連，固定輸水管及旋轉吊壁管路。
● 主進水管安裝：進水從蓄水池或直接接入自來水使用，在地面固定管道增壓泵與進水相連，裝入前置過濾系統對水源進行過濾。使用水管從地面延伸到塔吊頂部轉彎處，轉彎處加裝萬向節，以便在塔吊工作轉動時水管可以橫向轉動。萬向節采用固定式法蘭，在轉彎處加裝萬向節支撐架用來固定萬向節。噴霧管道的安裝可采用PPR、PE管或鍍鋅管，從萬向節開始連接到塔吊上方平行排列。系統控制部分設置與地面靠近增壓泵位置，以便觀察工作狀態。
