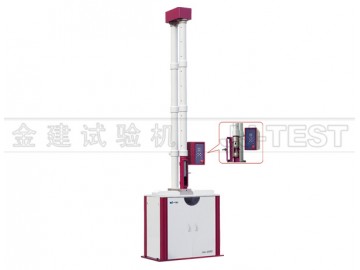

JJFWI-111 落錘沖擊試驗機
一、產品描述
該本機廣泛適用于各種塑料管材(如給排水管、排污管、燃?xì)夤堋⑼ㄐ庞霉艿?，?span>PVC、PE等）的耐沖擊韌性的測定。是檢測機構、生產單位、建材行業、科研單位理想的測試儀器。
二、產品特點
1、安全防護裝置滿足89/392/EEC標準；
2、采用高亮（LED）數碼管顯示，使用壽命長；
3、沖擊高度可在50mm～2000mm范圍內任意設定（此高度范圍內防二次沖擊裝置的捕捉率為）；
4、采用進口伺服控制系統提升裝置，提升速度快、試驗效率高。
5、提升高度自動校準，校準精度達±2mm范圍以內；
6、組合式?jīng)_擊錘結構，可通過砝碼進行裝配；
7、氣動防二次沖擊捕捉裝置，可根據需要調整工作空氣壓力，提高捕捉裝置的可靠性；
8、可裝配型墊鐵設計，使其適應不同管徑的管材、厚度各異的板材試樣，選配安全帽專用配件后，可進行安全帽的沖擊試驗；
9、特殊的落管及氣流排孔設計，使錘體下落空氣阻力極小，錘體與落管壁無摩擦，能損小于2%；
10、雙螺桿支撐，支撐平穩，剛性好。
三、符合標準
符合JB/T9389標準要求的落錘沖擊試驗機技術條件，并滿足GB/T5836.1、GB/T10002.1、GB/T1002.3、GB/T13664、GB/T16800、GB/T6112、GB/T14152、ISO 4422、ISO 3127、BS
EN 1411、BS EN 744等標準規定的試驗方法的要求。
四、技術參數
|
沖擊高度 |
50～2000mm |
|
錘體質量 |
0.25kg～16kg |
|
大提錘速度 |
12m/min |
|
重復定位誤差 |
<±1mm |
|
防二次沖擊捕捉率 |
|
|
錘頭曲率半徑 |
5、10、12.5、30、50mm等（可選） |
|
電 源 |
(220-15% ～220+10%)VAC 50Hz 1.0kW 單相三線 |
|
外型尺寸(長x寬x高) |
(1100×570×3710)mm |
五、型號對比
|
型 號 |
品名 |
JJFWI落錘沖擊試驗機 |
|||
|
序號 |
111 |
112 |
222 |
323 |
|
|
原型號 |
XJL-300C |
XJL-400 |
B50 |
|
|
|
功 能 |
沖擊高度 |
50mm~2000mm |
50mm~3000mm |
50mm~3000mm |
模擬20m |
|
試樣直徑 |
10~630 |
10~630 |
10~630 |
40~630 |
|
|
提錘速度 |
0.25m/min；12m/min |
0.25m/min；12m/min |
2m/s |
|
|
|
提錘方式 |
鏈條 |
鏈條 |
真空吸錘 |
鏈條 |
|
|
測速裝置 |
○ |
○ |
√ |
√ |
|
|
二次捕捉 |
√ |
√ |
√ |
|
|
|
控制方式 |
單片機控制系統 |
單片機控制系統 |
觸摸屏嵌入式系統 |
觸摸屏嵌入式系統 |
|
|
USB存儲 |
— |
— |
√ |
√ |
|
|
連接PC機 |
— |
— |
√ |
√ |
|
|
錘體結構 |
組合式 |
組合式 |
獨立式 |
組合式 |
|
|
自動高度調節 |
○ |
○ |
√ |
√ |
|
|
沖擊結果自動計算 |
○ |
○ |
√ |
√ |
|
|
V型墊鐵自動升降 |
○ |
○ |
√ |
√ |
|
|
氣墊式捕捉裝置 |
○ |
√ |
— |
— |
|
|
試樣檢測 |
— |
— |
√ |
√ |
|
|
大沖擊錘重 |
16kg |
13.5kg |
15kg |
30kg |
|
|
符合標準 |
GB14152，ISO3127 |
ASTM D2444 |
GB14152，ISO3127 |
ASTM |
|
|
試樣支撐方式 |
雙絲杠支撐 |
雙絲杠支撐 |
雙絲杠支撐 |
雙絲杠支撐 |
|
