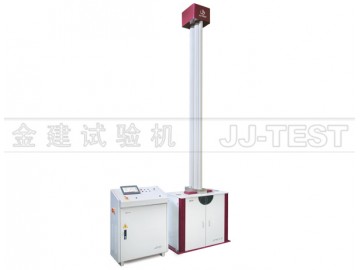

JJFWI-222管材落錘沖擊試驗機
一、產品描述
本機廣泛適用于各種塑料管材(如給排水管、排污管、燃氣管、通信用管道等）的耐沖擊韌性的測定。是檢測、生產單位、建材行業、科研單位理想的測試儀器。本產品已通過歐盟CE認證。
二、符合標準
符合ISO 3127-1994《熱塑性塑料管 耐外沖擊性的測定 時針旋轉法》；GB/T 4152-2001《熱塑性塑料管材耐外沖擊性能試驗方法》時針旋轉法；GB/T14153-1993《硬質塑料落錘沖擊試驗方法》通則或等同的試驗方法標準中的要求。
三、產品特點
1、沖擊速率高達15次/分鐘，試驗效率極高；
2、防二次沖擊裝置，采用抽真空原理實現防落錘二次沖擊捕捉，捕捉效率高，儀器振動??；
3、提升高度自動校準，校準精度達±2mm范圍以內；
4、沖擊高度可在200mm～4000mm范圍內任意設定(根據訂貨單確定高沖擊高度)；
5、安全防護裝置滿足89/392/EEC標準；
6、可裝配型墊鐵設計，使其適應不同管徑的管材、厚度各異的板材試樣；
7、雙螺桿支撐，支撐平穩，剛性好，試驗狀態更接近管材實際使用情況；
8、觸摸式彩色大屏幕人機界面為用戶提供了詳細的試驗信息，自動記錄每次沖擊的高度，沖擊錘重、沖擊速度、測量沖擊速度與理論沖擊速度比率等信息，沖擊后提示用戶輸入試樣是否破裂，系統自動根據輸入信息計算真是破壞率TIR值，并實時顯示TIR值；
9、微型打印機及USB盤雙輸出設計，為用于試驗數據的交流及存儲提供了更多選擇；
10、內置測速裝置，可精確測量每一次落錘沖擊速度；
11、掉電自保護設計，不必擔心試驗數據丟失。一旦斷電，重新上電后，無需進行任何設置，可直接繼續掉電前試驗。
四、技術參數
|
型號 |
JJFWI-222 |
|
適用管徑范圍 |
Φ10mm～Φ630mm |
|
大試樣長度 |
300mm |
|
錘體大提升沖擊高度 |
2000mm、3000mm、4000mm |
|
高度誤差 |
±2mm |
|
沖擊頻率 |
15次/min |
|
位移測量分辨率 |
1mm |
|
沖擊點重復性 |
<Φ2.5mm |
|
錘頭類型 |
d25、d90或其他型沖擊錘頭 |
|
錘頭曲率半徑 |
Rs50（也可根據用戶要求加工特殊錘頭） |
|
外形尺寸 |
長×寬×高=(1100×570×4190)mm（2000mm型） |
|
電 源 |
380（1-15%）VAC～380（1+10%）VAC， 50Hz 2.5kW |
五、型號對照表
|
型 號 |
品名 |
JJFWI落錘沖擊試驗機 |
|||
|
序號 |
111 |
112 |
222 |
323 |
|
|
原型號 |
XJL-300C |
XJL-400 |
B50 |
|
|
|
功 能 |
沖擊高度 |
50mm~2000mm |
50mm~3000mm |
50mm~3000mm |
模擬20m |
|
試樣直徑 |
10~630 |
10~630 |
10~630 |
40~630 |
|
|
提錘速度 |
0.25m/min；12m/min |
0.25m/min；12m/min |
2m/s |
|
|
|
提錘方式 |
鏈條 |
鏈條 |
真空吸錘 |
鏈條 |
|
|
測速裝置 |
○ |
○ |
√ |
√ |
|
|
二次捕捉 |
√ |
√ |
√ |
|
|
|
控制方式 |
單片機控制系統 |
單片機控制系統 |
觸摸屏嵌入式系統 |
觸摸屏嵌入式系統 |
|
|
USB存儲 |
— |
— |
√ |
√ |
|
|
連接PC機 |
— |
— |
√ |
√ |
|
|
錘體結構 |
組合式 |
組合式 |
獨立式 |
組合式 |
|
|
自動高度調節 |
○ |
○ |
√ |
√ |
|
|
沖擊結果自動計算 |
○ |
○ |
√ |
√ |
|
|
V型墊鐵自動升降 |
○ |
○ |
√ |
√ |
|
|
氣墊式捕捉裝置 |
○ |
√ |
— |
— |
|
|
試樣檢測 |
— |
— |
√ |
√ |
|
|
大沖擊錘重 |
16kg |
13.5kg |
15kg |
30kg |
|
|
符合標準 |
GB14152，ISO3127 |
ASTM D2444 |
GB14152，ISO3127 |
ASTM |
|
|
試樣支撐方式 |
雙絲杠支撐 |
雙絲杠支撐 |
雙絲杠支撐 |
雙絲杠支撐 |
|
