一、概述

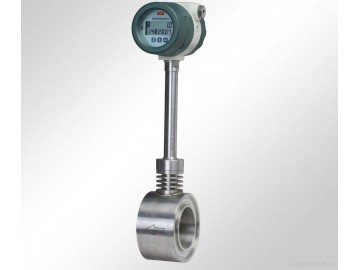

渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，渦街流量計在測量工況體積流量時幾乎不受液體密度、壓力、溫度等參數的影響。無可動機械零件，因此可靠性高，維護量小。

二、產品技術特點

輸出足與流量成正比的脈沖信號，無零點漂移，精度高

檢測傳感器不直接接觸被測介質，性能穩定，壽命長

應用范圍廣泛，蒸汽、氣體、液體的流量均可測量

測量范圍寬，量程比可達10:1

結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠

防爆等級 本安型iaIIbT3-T6

測量精度 1.0級 1.5級

二、技術指標
1.測量介質：液體、氣體、飽和蒸汽、過熱蒸汽
2.測量管徑：法蘭式DN25～DN300 ；插入式DN200～DN1500
3.準確度：法蘭式：0.5級、1.0級、1.5級；插入式：1.5級、2.5級
4.介質溫度：壓電式：-40～350℃；電容式：-40～450℃
5.環境溫度：傳感器 -30～65℃ ；變送器現場顯示 -10～50℃
6.重復性：液體0.33%、氣體0.5%；公稱壓力：1.6MPa、2.5MPa、4.0MPa
7.防爆形式：普通非防爆型、隔爆型；工作電源：24VDC（12VDC）、鋰電池
8.輸出信號：脈沖信號、4～20mA；顯示方式：LCD帶背光；通訊 ： RS485 ； 防護等級：IP65、IP68
9.表體材質：304不銹鋼；抗震性能：壓電式 ≤0.2g、 電容式 2.0g

三、特點

蒸汽、氣體和液體均能測量
壓力損失小；
測量體積流量時不需補償；
在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、粘度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關；
結構簡單牢固，無可動部件，可靠性高；
安裝簡單，使用維護方便；
檢測元件不與介質接觸，性能穩定，壽命長；
輸出與流量成正比的脈沖信號，無零點漂移，精度高，方便與計算機聯網；
測量范圍寬，量程比可達1：10（1：20）
