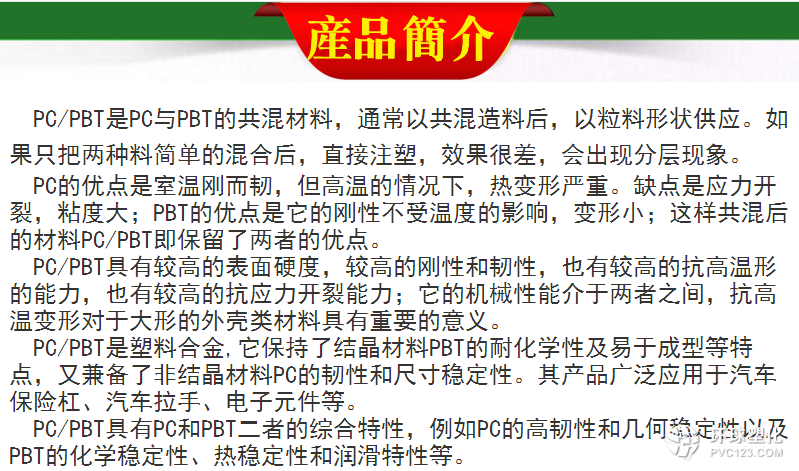

PC/PBT HX6600HP 8H4D023 耐化學性良好 HX6600HP 8H4D023合金料
基礎創(chuàng)新塑料（美國）HX6600HP 8H4D023
基礎創(chuàng)新塑料（美國）HX6600HP 8H4D023
【歡迎您！來訪我公司網站，東莞市昊羽工程塑料有限公司，貨源充足，品種齊全，價格合理,量大從優(yōu),原廠原包,當天訂貨當天發(fā)貨。我公司可以提供原料認證報告;UL認證、FDA認證、材質證明、ISO，ASTM物性資料、ROHS(SGS)報告、物質安全資料表(MSDS)物性、報價、UL報告、RoSH標準、SGS檢測報告等）......
聯(lián)系電話: 15999851855 0769-87136169 QQ137603647
由于本公司經營品種太多，信息量實在太大，可能詳情介紹還有疏忽的地方，如需采購或了解物性表、SGS報告、UL認證、ROHS認證、新價格等信息，敬請來電或者直接在線咨詢！我們免費給您提供新的資料！
| 物理性能 |
額定值
|
單位制
|
測試方法
|
|
密度 / 比重
|
1.21
|
g/cm3
|
ASTM D792,?ISO 1183 |
|
熔流率（熔體流動速率）?(250°C/5.0 kg)
|
11
|
g/10 min
|
ASTM D1238 |
|
熔融體積流量（MVR）?(250°C/5.0 kg)
|
10.0
|
cm3/10min
|
ISO 1133 |
|
收縮率 - 流動?(3.20 mm)
|
1.2 到 1.6
|
%
|
內部方法 |
|
吸水率
|
? | ? | ISO 62 |
|
飽和, 23°C
|
0.40
|
%
|
? |
|
平衡, 23°C, 50% RH
|
0.050
|
%
|
? |
| 沖擊性能 |
額定值
|
單位制
|
測試方法
|
|
簡支梁缺口沖擊強度?7?(23°C)
|
70
|
kJ/m2
|
ISO 179/1eA |
|
簡支梁無缺口沖擊強度?7?(-30°C)
|
無斷裂
|
?
|
ISO 179/1eU |
|
無缺口伊佐德沖擊強度?8?
|
無斷裂
|
?
|
ISO 180/1U |
|
裝有測量儀表的落鏢沖擊
|
? | ? | ? |
|
23°C, Total Energy
|
100
|
J
|
ASTM D3763 |
|
--
|
100
|
J
|
ISO 6603-2 |
| 熱性能 |
額定值
|
單位制
|
測試方法
|
|
熱變形溫度
|
? | ? | ? |
|
0.45 MPa, 未退火, 4.00 mm, 64.0 mm 跨距?8
|
95.0
|
°C
|
ISO 75-2/Bf |
|
1.8 MPa, 未退火, 3.20 mm
|
60.0
|
°C
|
ASTM D648 |
|
1.8 MPa, 未退火, 4.00 mm, 64.0 mm 跨距?8
|
60.0
|
°C
|
ISO 75-2/Af |
|
維卡軟化溫度
|
? | ? | ? |
|
--
|
117
|
°C
|
ASTM D1525?9,?ISO 306/B50?9 |
|
--
|
120
|
°C
|
ISO 306/B120 |
| 充模分析 |
額定值
|
單位制
|
測試方法
|
|
熔體粘度?(260°C, 1500 sec^-1)
|
210
|
Pa·s
|
ISO 11443 |
| 注射 |
額定值
|
單位制
|
?
|
|
干燥溫度
|
90 到 100
|
°C
|
? |
|
干燥時間
|
2.0 到 4.0
|
hr
|
? |
|
建議的大水分含量
|
0.020
|
%
|
? |
|
料斗溫度
|
40 到 60
|
°C
|
? |
|
料筒后部溫度
|
230 到 250
|
°C
|
? |
|
料筒中部溫度
|
240 到 265
|
°C
|
? |
|
料筒前部溫度
|
250 到 270
|
°C
|
? |
|
射嘴溫度
|
250 到 265
|
°C
|
? |
|
加工（熔體）溫度
|
255 到 270
|
°C
|
? |
|
模具溫度
|
60 到 80
|
°C
|
我們本著“信譽為本，品質卓越、科技、用戶為上、服務?！钡慕洜I宗旨，為用戶提供全方位、全過程、符合不同需要的高品質產品和服務
簡繁切換
