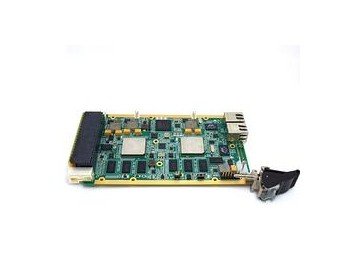

基于雙TMS320C6678 DSP的3U VPX的信號處理平臺?一、板卡概述　　板卡由我公司自主研發，基于3U VPX架構，處理板包含兩片TI DSP TMS320C6678芯片；一片Xilinx公司的Spartan XC3S200AN 配置芯片；一片 IDT 公司的 RapidIO Switch； DSP之間通過 RapidIOX4互聯，Hyperlink X4 互聯，SGMII互聯，每片DSP外掛 1GB DDR3 ，32MB Nor Flash，512Kb Eeprom ，SPI Flash。?二、處理板技術指標板卡采用兩片TI DSP TMS320C6678芯片，8核，主頻1G。板卡采用Xilinx公司Spartan XC3S200AN芯片，用于板卡的電源和時鐘管理。DSP之間 RapidIO x4 @ 5Gbps互聯。DSP 之間 Hyperlink X4 互聯。DSP之間 SGMII 互聯。每顆DSP外接1GB的DDR3，64bit位寬；32MB Nor Flash。板卡芯片要求工業級。供電 采用 +5V +12V 雙電源。板卡結構標準CPCIe 6U大小。整板冷卻，支持加固。三、軟件功能:DSP的DDR3測試程序；DSP的Nor Flash 測試程序；DSP的SGMII測試程序；DSP的HyperLink互連傳輸程序；DSP的SPI接口程序；DSP的I2C E2PROM測試程序；DSP的RapidIO接口驅動程序；DSP的Nor Flash多核加載測試程序；DSP的網絡加載程序；四、物理特性:　　尺寸：3U VPX板卡，大小為100mm x 160mm。?　　工作溫度：0℃～ +55℃ ，支持工業級 -40℃～ +85℃?　　工作濕度：10%～80%五、供電要求　　雙直流電源供電。整板功耗 20W。?　　電壓：+12V 3A ，+3.3V 2A。?　　紋波：≤10%六、應用領域?　　圖像數據采集、分析等。
