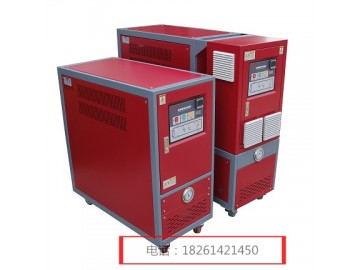

點擊圖片查看大圖熱媒油循環系統，熱媒油加熱設備
熱媒油加熱器，熱媒油電加熱器（防爆導熱油爐、導熱油電加熱爐、有機熱載體爐）熱媒油加熱器是將電加熱器直接插入有機載體(導熱油)中直接加熱,并通過高溫油泵進行液相循環將加熱后的導熱油輸送到用熱設備,再由用熱設備出油口回到電熱油爐加熱,形成一個完整的循環加熱系統。電加熱導熱油爐采用數顯式溫控儀控溫,具有超溫報警、低油位報警、超壓力報警功能。導熱油爐是石油、化工、電子、紡織、印染、食品、塑料、薄膜等行業中一種高效節能供熱設備。油爐筒體設計壓力0.5MPa,我公司導熱油加熱?爐控溫精度可達±1℃。并具有防干燒和防爆安全措施。防爆加熱器防爆標志為ExdⅡBT4?ExDⅡBT6?ExdeⅡCT6等。根據導熱油電加熱爐的工藝特征，選用高精度數顯式程序溫控儀，自動啟動工藝程序參數進行PID調節控溫。油加熱爐控制系統為閉環負饋系統，由熱電偶檢測的油溫信號傳遞到PID穩定控制儀，驅動無觸點控制器，在固定期內的輸出占空比，以此來控制加熱器的輸出功率。具有：（1）超溫報警，并自動切斷加熱電源。（2）斷偶報警，并自動切斷加熱電源。（3）超壓力報警，并自動切斷加熱電源。
規格 Specifications
|
項目 |
Item |
單位 Unit |
MPOT-20 |
MPOT-30 |
MPOT-40 |
|
溫控范圍 |
Temp control range |
℃ |
進水溫+45℃~300℃ Inter water temperature+45℃~300℃ |
||
|
溫控精度 |
Temp controlaccuracy |
℃ |
PID±1℃ |
||
|
電源 |
Power supply |
Ac3∮380v (3phase+earth) |
|||
|
傳熱媒體 |
Heat transfer medium |
導熱油 Thermo conductive oil |
|||
|
冷卻方式 |
Cooling method |
間接冷卻 Indirect cooling |
|||
|
膨脹箱容量1 |
Expansion tank capacity |
I |
24 |
28 |
55 |
|
加熱能力 |
Hearing capacity |
KW |
18/24 |
30/36 |
36/50 |
|
泵浦功率 |
Pump power |
KW |
1.5 |
2.2 |
3 |
|
泵浦工作流量 |
Working flow of pump |
L/MIN |
6 |
10 |
12.5 |
|
泵浦工作壓力2 |
Working pressure of pump |
KG/CM |
2.2 |
2.8 |
3 |
|
大壓力消耗 |
Max. power consumption |
KW |
25.5 |
38.5 |
53 |
|
警報功能 |
Alarm function |
缺相/缺油/超溫/過載/溢油/加熱異常警報 |
|||
|
冷卻水配管 |
Cooling water pipe |
INCH |
1/2 |
1/2 |
1/2 |
|
循環水配管 |
Circulating water pipe |
INCH |
3/4 |
1 |
1-1/4 |
|
整機參考尺寸 |
Size（LxWxH） |
MM |
1150x420x1000 |
1350x500x1150 |
1570x550x1200 |
