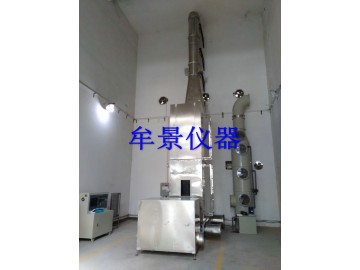

MU3241干式變壓器燃燒性能試驗裝置
一、用途：
用于F1級干式變壓器，GB 1094.11-2007《干式變壓器》的28.3干式變壓器燃燒性能試驗測量。
二、參數要求：
1.安裝要求
設備使用面積為長≥3.5m×深≥3.5m×高≥9m,周圍留有適當?shù)木S護空間。
2.技術參數要求
1）腐蝕性及有害氣體逸出的檢測：鹵化物，硫化物成分及含量的檢測；
2）進氣溫度：（20±2）℃；
3）進氣流速：0.210×（1±15%）m3/s；（756 m3/H ；12600L/min）
4）試驗開始時，試驗箱內部、入口處空氣及試品的溫度均在15℃~30℃之間；
5）輻射板功率：24kW；
6）輻射板溫度：（750±5）℃；
7）試驗時間：（0-120）min（可設定）；
8）溫度的測量：實時監控整個試驗過程的溫度數據及溫，熱電偶精度±0.1℃；
9）測量段內透光率：（0-100）%；
10）測量段內透光率精度：3%；
11）試品稱量范圍：（0-2000）kg；
12）試品稱量精度：≤±0.5%；
13）試驗箱采用耐熱鋼板，厚度為1.5mm~2.0mm，加裝耐火觀察窗。
3.功能要求

功能滿足GB 1094.11-2007《電力變壓器 第11部分：干式變壓器》的28.3 F1級干式變壓器燃燒性能試驗要求；
