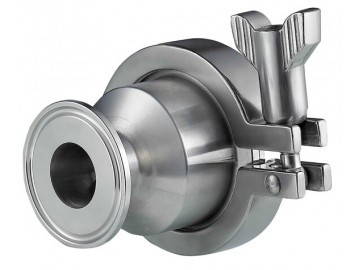

點擊圖片查看大圖
衛生級卡箍式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾銜接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其構造長度比普通止回閥短，對有裝置空間限制的場所為適用。
蝶式止回閥用于純潔管路及工業、環保、水處置、高層建筑給排水管路，阻止介質逆向活動之用
【衛生級卡箍式止回閥】產品特性
1、體積小，重量輕，構造緊湊、維修便當
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可避免介質倒流
4、閥體構造長度尺寸小，剛性好
5、平安便當，可用于程度垂直兩個方向裝置
【衛生級卡箍式止回閥】執行規范
1、法蘭銜接尺寸：GB/T1724.1-98
2、構造長度：GB/T12221-1989，ISO5752-82
【衛生級卡箍式止回閥】性能參數
|
型號 |
工作壓力（MPa） |
適用溫度（℃） |
適用介質 |
閥體材料 |
|
H76H-10C～40 |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳鋼 |
|
H76W-10P～25 |
1.0～2.5 |
≤150 |
硝酸類 |
不銹鋼 |
|
H76Y-40P |
4.0 |
≤150 |
硝酸類 |
不銹鋼 |
【衛生級卡箍式止回閥】主要零部件材料：
|
零件名稱 |
閥體 |
閥瓣 |
閥桿 |
彈簧 |
閥座 |
|
材料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
橡膠 |
【衛生級卡箍式止回閥】主要零部件材料：
|
零件名稱 |
閥體 |
閥瓣 |
閥桿 |
彈簧 |
閥座 |
|
材料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
橡膠 |
【衛生級卡箍式止回閥】主要技術參數:
|
型號 |
公稱壓力 PN(Mpa) |
強度試驗壓力(Mpa) |
密封試驗壓力(Mpa) |
適用溫度 |
適用介質 |
|
H76X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
清水 污水 |
|
H76X-16 |
1.6 |
2.4 |
1.76 |
【衛生級卡箍式止回閥】主要外形尺寸：
|
公稱通徑 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
|
1.0MPa |
1.6MPa |
|||
|
50 |
43 |
60 |
105 |
105 |
|
65 |
46 |
73 |
124 |
124 |
|
80 |
64 |
89 |
142 |
142 |
|
100 |
64 |
110 |
162 |
162 |
|
125 |
70 |
141 |
192 |
192 |
|
150 |
76 |
168 |
218 |
218 |
|
200 |
89 |
219 |
272 |
273 |
|
250 |
114 |
273 |
328 |
328 |
|
300 |
114 |
324 |
378 |
384 |
|
350 |
127 |
356 |
438 |
444 |
|
400 |
140 |
418 |
489 |
495 |
|
450 |
152 |
457 |
540 |
555 |
|
500 |
152 |
526 |
594 |
616 |
|
600 |
178 |
626 |
695 |
734 |
|
700 |
229 |
672 |
810 |
804 |
|
800 |
241 |
778 |
916 |
910 |
|
900 |
241 |
878 |
1016 |
1010 |
|
1000 |
300 |
914 |
1124 |
1128 |
