1）玻纖系，溫度太低，樹脂半融，到后段玻纖包覆性差；溫度太高，樹脂流動 提高，溫煉與剪切作用變小，甚至出現(xiàn)高溫降解，其設定原則：

1、據基料不同和玻纖含量不同；

2、扣除螺桿剪切輸入的熱量，略高于基料熔點范圍內；

3、熔融段后段（即玻纖加入口）熔體流動狀況。

2）填充系，（提供強剪切使填充物，充分分散），熔融段高出基料熔點10~20℃（盡量提高），使物料充分熔融均勻分布。

3）阻燃系，(保護好阻燃劑)，其溫度要偏低，特別是白色材料，盡可能降低。

4）玻纖增強阻燃系，設定溫度介于前面兩者間，以物料基本熔點為依據。

5）合金系，以兩組熔融溫度為依據，同時考慮組分比例及組分之熱敏性等，適當調整溫度

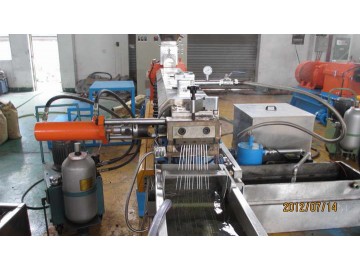

水拉條造粒機： 高混機----螺旋自動上料機------雙螺桿造粒機-------冷卻水槽-------吹干機-------切粒
