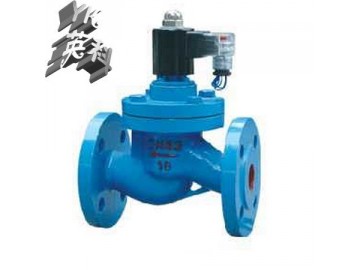

點擊圖片查看大圖ZCZ鑄鋼電磁閥工作原理
ZCZ鑄鋼電磁閥是由副閥和主閥兩大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在斷電常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，工作介質硬可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥又呈關閉狀態。常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作用吸下，副閥口封閉，中溫電磁閥工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封主閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。
ZCZ鑄鋼電磁閥技術參數
| 介質種類 | 蒸汽、常溫液體、氣體等、高溫液體、氣體 | ||||||||||||||
| 介質溫度(℃) | ≤200 | ||||||||||||||
| 工稱壓力(Mpa) | 1.6 | ||||||||||||||
| 電源電壓 | AC220V·DC24V其余規格可作特殊訂貨 | ||||||||||||||
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| 流量系數 Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 | 1320 |
| 工作壓力(Mpa) | 0.04～1.6 | 0.1～1.6 | |||||||||||||
| 功率 VA | 40 30 | 50 | |||||||||||||
| 閥體材質 | 鑄鋼和不銹鋼 | ||||||||||||||
ZCZ鑄鋼電磁閥外形連接尺寸
| 型號規格 | 公稱通徑 | 內螺紋連接 | 法蘭連接 | |||||||||
| DN | 內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | ||||||||
| G | H | L | H | L | D | D1 | D2 | n-d | b | f | ||
| ZCZ-15 | 15 | 1∕2 | 148 | 92 | 176 | 130 | 95 | 65 | 46 | 4-?14 | 14 | 2 |
| ZCZ-20 | 20 | 3∕4 | 148 | 92 | 181 | 150 | 105 | 75 | 56 | 4-?14 | 16 | 2 |
| ZCZ-25 | 25 | 1 | 148 | 110 | 210 | 160 | 115 | 85 | 65 | 4-?14 | 16 | 3 |
| ZCZ-32 | 32 | 11∕4 | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 4-?18 | 18 | 3 |
| ZCZ-40 | 40 | 11∕2 | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 4-?18 | 18 | 3 |
| ZCZ-50 | 50 | 2″ | 192 | 162 | 252 | 230 | 165 | 125 | 99 | 4-?18 | 20 | 3 |
| ZCZ-65 | 65 | 260 | 290 | 185 | 145 | 118 | 4-φ18 | 20 | 3 | |||
| ZCZ-80 | 80 | 260 | 310 | 200 | 160 | 132 | 4-φ18 | 20 | 3 | |||
| ZCZ-100 | 100 | 290 | 350 | 220 | 180 | 156 | 4-φ18 | 22 | 3 | |||
| ZCZ-125 | 125 | 365 | 400 | 250 | 210 | 184 | 4-φ18 | 22 | 3 | |||
| ZCZ-150 | 150 | 400 | 480 | 285 | 240 | 211 | 4-φ22 | 24 | 3 | |||
| ZCZ-200 | 200 | 443 | 600 | 340 | 295 | 266 | 4-φ26 | 24 | 3 | |||
| ZCZ-250 | 250 | 493 | 750 | 395 | 350 | 319 | 4-φ26 | 26 | 4 | |||
ZCZ鑄鋼電磁閥訂貨須知
1、①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨操作方式（常開、常閉）⑩是否帶附件以便我們的為您正確選型。
