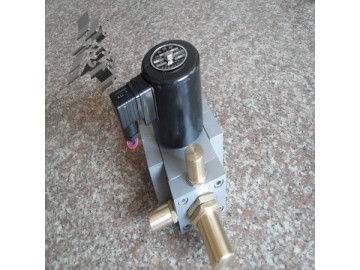

點擊圖片查看大圖ZDF國產電磁閥的工作原理
本閥巧妙地將先導電磁閥、手動閥和節流閥組合于一體，先導閥接受電信號開關后帶動主閥動作。調節螺釘A、B可調節介質粘度適用范圍和主閥開關時間，并可在主閥磨損后進行補償。導閥需維修時只要旋緊調節螺釘B和隔離螺釘C，即可拆下，并可用手動螺桿操作。該螺桿 還可用來預置電磁閥自動控制時的或小流量。
ZDF國產電磁閥尺寸結構圖
ZDF國產電磁閥連接尺寸
|
DN
|
連接
|
H1
|
H2
|
L
|
W1
|
W2
|
||
|
形式
|
尺寸
|
普通型
|
防爆型
|
|||||
|
15
|
內螺紋
|
G1/2
|
23
|
82
|
147
|
76
|
23
|
133
|
|
20
|
G3/4
|
23
|
82
|
147
|
76
|
23
|
133
|
|
|
25
|
G1
|
28
|
85
|
152
|
92
|
28
|
136
|
|
|
32
|
G11/4
|
34
|
90
|
157
|
107
|
34
|
150
|
|
|
40
|
G11/2
|
43
|
102
|
168
|
148
|
43
|
195
|
|
|
50
|
G2
|
46
|
105
|
173
|
160
|
46
|
202
|
|
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 220 | 280 | 335 | 405 |
| D1 | 65 | 75 | 8, 5 | 100 | 110 | 125 | 145 | 160 | 180 | 240 | 295 | 355 |
| n-d | 4-φ12> | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 12-φ23 | 12-φ25 |
| L | 90 | 115 | 125 | 140 | 165 | 190 | 265 | 310 | 350 | 450 | 600 | 800 |
| W | 133 | 133 | 136 | 150 | 195 | 202 | 253 | 305 | 356 | 295 | 390 | 525 |
| H | 82 | 83 | 85 | 90 | 102 | 105 | 162 | 181 | 209 | 393 | 443 | 450 |
ZDF國產電磁閥訂貨須知
1、①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨操作方式（常開、常閉）⑩是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
