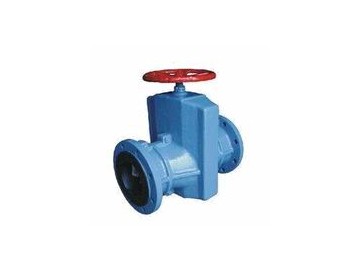

名稱:鑄鐵管夾閥

又名:鑄鐵夾管閥、鑄鐵膠管閥

型號:GJ41X-10Z

尺寸:DN25~300

材料:鑄鐵、球墨鑄鐵

驅動方式:手動、氣動、電動

設計與制造：Q/JBGN02

結構長度：Q/JBGN02

法蘭連接尺寸：JB78（PN1.0MPa）

用途--

鑄鐵管夾閥由上下鑄鐵閥體、橡膠管套、大小閥桿閘板、上下導柱等零件組成, 利用管套變形合攏將流體截?cái)?,適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作,廣泛應用在紙漿、污水、礦渣、煤渣、泥沙、礦漿、磨料、干濕性粉塵等工況

原理--

當順轉手輪時，使大小閥桿同時帶動上下閘板、壓縮管套進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪只要感到適當?shù)钟|，均達到開閉極點，切勿盡力多人輔助，禁用其它工具開閉。

安裝維修--

1、管夾閥門尺寸符合機械工業部標準，出廠前經過試壓，GJ41X-6按10公斤，GJ41X-10按16公斤，試壓持續5分鐘無泄漏，安裝時不必拆洗、調整、更動。

2、本閥門在管道上任意安裝，沒有介質流向限制。久時使用，如有磨損或泄漏，只需將閥體拆下調換新管套，其閥體可長期使用，經濟實惠。
