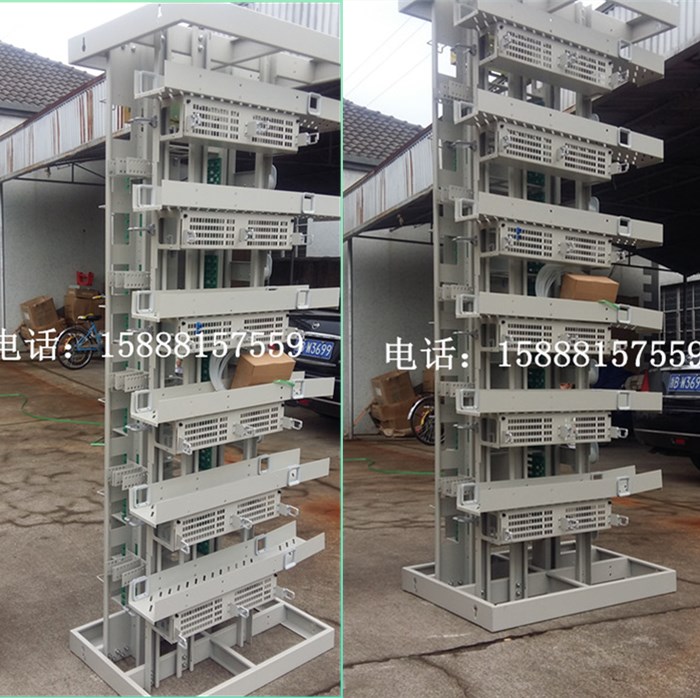

點擊圖片查看大圖
產品名稱：MODF光纖總配線架（OMDF）
產品材質：不銹鋼、冷軋板
光纖總配線架（中國華脈通信制造）OMDF光總配線架|MODF光纖總配線架|OMDF光纖配線架|中華人民共和國通信行業標準光纖配線架YD/T 778-2006《光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》FTTH接入層光纖分配架|光纖跳線架規格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纖總配線架） (Opticalfiber Main Distribution
OMDF光纖總配線架又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。
機柜尺寸：
|
序 號 |
型 號 |
機架容量 |
結構尺寸 |
備注 |
|
1 |
HDGPXSAⅠ |
內線容量768芯，外線容量720芯 |
2600×840×600 |
|
|
2 |
HDGPXSAⅡ |
內線容量576芯，外線容量648芯 |
2200×840×600 |
|
|
3 |
HDGPXSAⅢ |
內線容量480芯，外線容量576芯 |
2000×840×600 |
|
|
4 |
HDGPXSBⅠ |
內線容量864芯，外線容量792芯 |
2600×840×600 |
|
|
5 |
HDGPXSBⅡ |
內線容量672芯，外線容量648芯 |
2200×840×600 |
|
|
6 |
HDGPXSBⅢ |
內線容量576芯，外線容量576芯 |
2000×840×600 |
●適應較大規模并架安裝，滿足大量光纖接入及交叉連接功能；
●適合設備側及線路側不同的配線比需求；
●熟悉傳統MDF管理方式。
產品特點：
●國內首創雙面布局、前后跳纖的操作模式，實現線路側與設備側的光纖交叉連接，沿襲雙面MDF產品直列模塊與橫列模塊調線的習慣；
●敞開式機架，橫列模塊區有多層水平走線槽，前后立體式跳纖，徹底解決跨架跳纖局部擁塞問題；
●預留線路側與線路側，設備側與設備側的跳纖通道；
●所有跳纖不出機架，無需光纜槽道；
●可提供此類光總配的跳線管理軟件，方便跳纖定長管理；
●機架兼容普天分路器托盤。
產品規格
|
MODF光纖總配線架-慈溪市生產廠家根據用戶的不同需求，不僅適用于機房原雙面MDF逐步改造成雙面光纖總配線架；同時也適用于新建機房大規模并架安裝；而且也可以適合老機房現場改造。
產品特點： MODF光纖總配線架
雙面總配線架為熔配分離結構，線路側為模塊式，設備側為配線面板結構。 |
MODF光纖總配線架，是一種在柜體內實現光纖跳線的交叉連接式配線設備。該產品設計成單面雙直列布局，結構緊湊，集成度高，操作方便。其思路，理念超前；其應用維護方便；其管理，界面清晰。主要用在外纜光纜在2000芯以下的模塊局或機房面積特別緊張的局端。
