FTTH光纖入戶綜合布線說明

．陽角： 直線槽在外側直角轉彎處作折彎轉角連接使用。 共2件 （阻燃ABS合金料）
．陰角： 直線槽在內側直角轉彎處作折彎轉角連接使用。 共2件（阻燃ABS合金料）

．彎角： 直線槽在平面轉彎處作轉角使用。 共2件（阻燃ABS合金料）
．封洞線槽： 直線槽方式敷設蝶形引入光纜時，在光纜穿越墻洞處保護光纜使用。  共3件（阻燃ABS合金料）

．線條（直線槽） ：采用線槽方式直線路由敷設蝶形引入光纜時使用， 保護固定光纜。  10000*12*8mm 上下2組合（阻燃PVC料）

．線槽軟管： 線槽在跨越電力線或在墻面彎曲、凹凸處使用. 共1件（PBC料）
．收尾軟管： 在線槽末端處使用，起保護光纜的作用。 共1件（阻燃ABS合金料）

．套管（連接片）： 直線槽與線槽軟管連接處使用。 1件（阻燃ABS合金料）

．陰角： 直線槽在內側直角轉彎處作折彎轉角連接使用。1件（阻燃ABS合金料）
．過墻套管(小)：蝶形引入光纜布線時穿越墻洞時的美觀與光纜保護使用。 1件（阻燃ABS合金料）

．過墻套管（大）：蝶形引入光纜布線時穿越墻洞時的美觀與光纜保護使用。 1件（阻燃ABS合金料）

．波紋管： Φ25mm，50米或100米一卷 用于樓道光分箱到用戶間光纜布線使用，保護引入光纜。（PVC阻燃）

．螺釘扣： 塑料夾扣，在戶外采用螺絲釘固方式敷設自承式蝶形引入光纜。11g （PPO阻燃塑料）

．卡釘扣： 含門字釘 塑料夾扣，在戶內采用直接敲擊的釘固方式敷設蝶形引入光纜。 2件 6g（塑件.不銹鋼件）

．波紋管管卡： Φ25mm    Φ20mm     Φ30mm用于光纖布線中波紋管的固定。（PVC阻燃）

．波紋管雙通：用于波紋管與預留盒，過路盒接口處的連接。（阻燃ABS）
．縱包管：用于皮線光纜的包扎保護。

．理線圈： 用于電桿上蝶形引入光纜的垂直走線。 (不銹鋼絲)
．光纜固定槽： 用于線槽內蝶形引入光纜的固定。 1件（合金料，耐高溫）

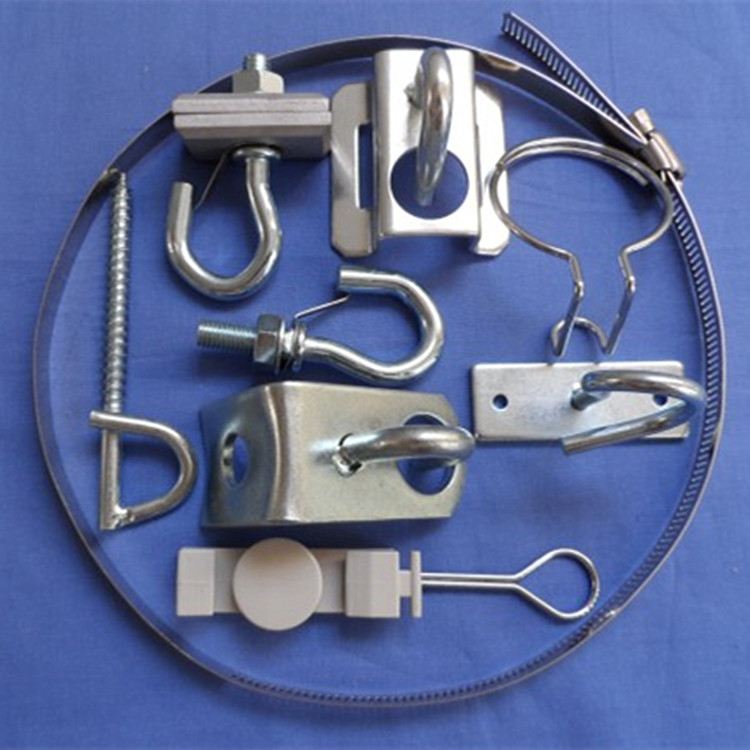

．S型固定件：用于綁扎自承式引入光纜吊線，并將光纜拉掛在支撐器件上。 （不銹鋼絲，阻燃ABS塑件組成）

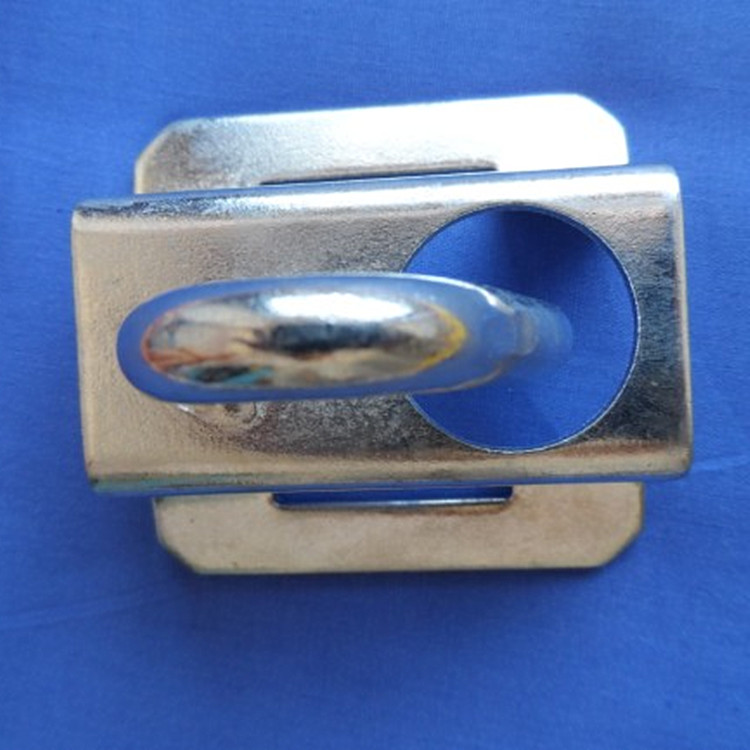

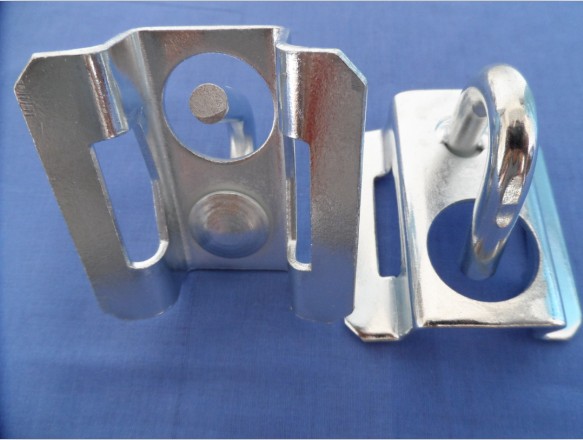

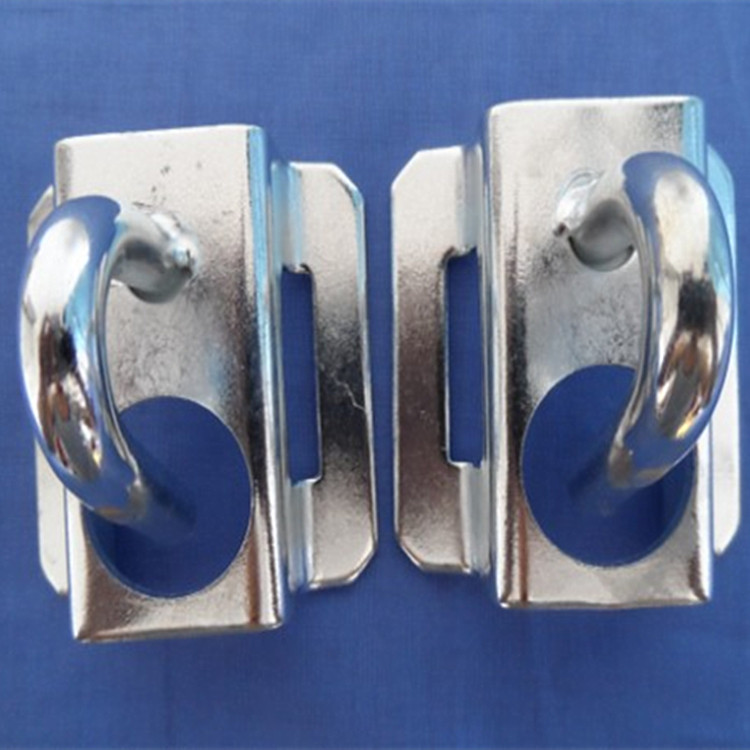

．C型拉鉤： 利用螺絲安裝在建筑物的外墻，與S型固定件連接固定光纜。 （ 常規冷鍍鋅 熱鍍鋅 鍍鉻 鍍鎳及不銹鋼）
．夾板拉鉤： 緊固在鋼絞線上，與S固定件連接固定光纜。（ 常規冷鍍鋅 熱鍍鋅 鍍鉻 鍍鎳及不銹鋼）
．抱箍拉鉤： 采用螺絲緊箍安裝在電桿上，與S固定件連接固定光纜。（ 常規冷鍍鋅 熱鍍鋅 鍍鉻 鍍鎳及不銹鋼）
．環型拉鉤：采用自攻式螺絲端頭，用于將S固定件拉掛固定在木質材料上的器件。（ 常規冷鍍鋅 熱鍍鋅 鍍鉻 鍍鎳及不銹鋼）

．緊箍拉鉤： 利用緊箍鋼帶安裝于電線桿上，與S固定件連接固定光纜。（ 常規冷鍍鋅 熱鍍鋅 鍍鉻 鍍鎳及不銹鋼）

．緊箍鋼帶：在電桿上固定掛桿設備、各類器件的鋼帶。也叫階梯型不銹鋼扎帶 是依靠不銹鋼帶上的孔及扎帶自帶卡頭來進行緊固，不銹鋼材質，主要要求有抗老化、防腐蝕、紫外線、高拉力、適用于露、潮濕、高溫等環境 。規格：130mm---24mm。（304 316兩種材質）

．預留盒：用于FTTH進戶皮線光纜的儲存，便于再次施工，可盤纖15-20M。外形尺寸：100*100*45mm  120*120*60mm   100*100*40mm
．過路合： 用于波紋管分支處或管內蝶形引入光纜引出處使用。 100*100*60mm

.光纖面板（86盒）：用以固定模塊，保護信息出口處的線纜，起到了類似屏風的作用。（阻燃ABS合金料）86*86mm）
