供應(yīng) ABS 日本UMG FA820C1增強(qiáng)級(jí)ABS塑膠

    ABS產(chǎn)品詳情：

具有高強(qiáng)度、低重量的特點(diǎn)。不透明的，外觀呈淺象牙色、無毒、無味，兼有韌、硬、剛的特性，燃燒緩慢，火焰呈黃色，有黑煙，燃燒后塑料軟化、燒焦，發(fā)出特殊的肉桂氣味，但無熔融滴落現(xiàn)象。比重：1.05克/立方厘米、成型收縮率：0.4-0.7%、成型溫度：200-240℃、干燥條件：80-90℃/2小時(shí)。

ABS樹脂是微黃色固體，有一定的韌性，密度約為1.04~1.06 g/cm3。它抗酸、堿、鹽的腐蝕能力比較強(qiáng)，也可在一定程度上耐受有機(jī)溶劑溶解。
ABS樹脂電鍍可以在-25℃~60℃的環(huán)境下表現(xiàn)正常，而且有很好的成型性，加工出的產(chǎn)品表面光潔，易于染色和電鍍。因此它可以被用于家電外殼、玩具等日常用品。常見的樂高積木就是ABS制品。

ABS樹脂可與多種樹脂配混成共混物，如PC/ABS、ABS/PVC、PA/ABS、PBT/ABS等，產(chǎn)生新性能和新的應(yīng)用領(lǐng)域，如：將ABS樹脂和PMMA混合，可制造出透明ABS樹脂。

化學(xué)特點(diǎn)

◆綜合性能較好，沖擊強(qiáng)度較高，化學(xué)穩(wěn)定性,電性能良好。

◆與372有機(jī)玻璃的熔接性良好，制成雙色塑件，且可表面鍍鉻，噴漆處理。

◆有高抗沖、高耐熱、阻燃、增強(qiáng)、透明等級(jí)別。

◆流動(dòng)性比HIPS差一點(diǎn)，比PMMA、PC等好，柔韌性好。

成型特性

1、無定形料，流動(dòng)性中等，吸濕大,必須充分干燥,表面要求光澤的塑件須長時(shí)間預(yù)熱干燥80-90度，3小時(shí)。

2、宜取高料溫，高模溫,但料溫過高易分解(分解溫度為>270度)。對(duì)精度較高的塑件,模溫宜取50-60度,對(duì)高光澤.耐熱塑件,模溫宜取60-80度。

3、如需解決夾水紋，需提高材料的流動(dòng)性，采取高料溫、高模溫，或者改變?nèi)胨坏确椒ā?

4、如成形耐熱級(jí)或阻燃級(jí)材料，生產(chǎn)3-7天后模具表面會(huì)殘存塑料分解物，導(dǎo)致模具表面發(fā)亮，需對(duì)模具及時(shí)進(jìn)行清理，同時(shí)模具表面需增加排氣位置。

5、強(qiáng)度較高，耐沖擊能力強(qiáng)。

 ABS產(chǎn)品圖片：

ABS粒子圖片：

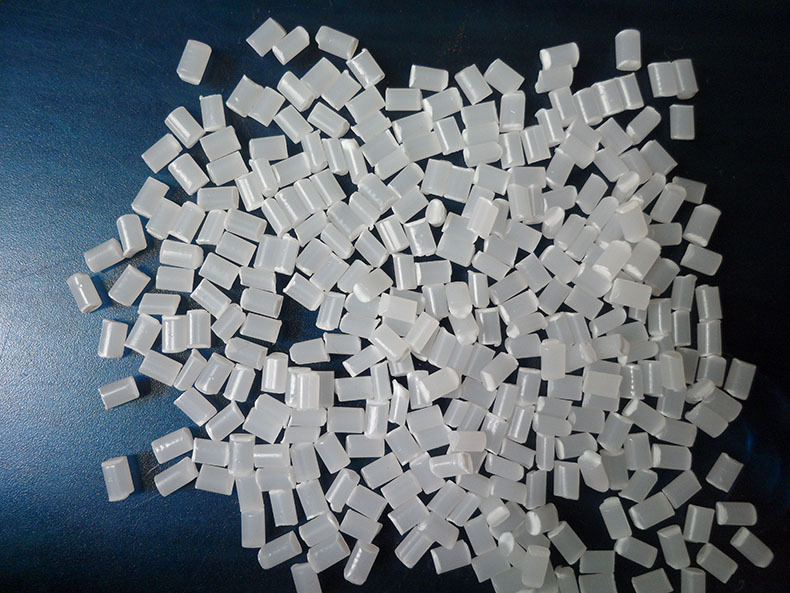

普通級(jí)<本色>

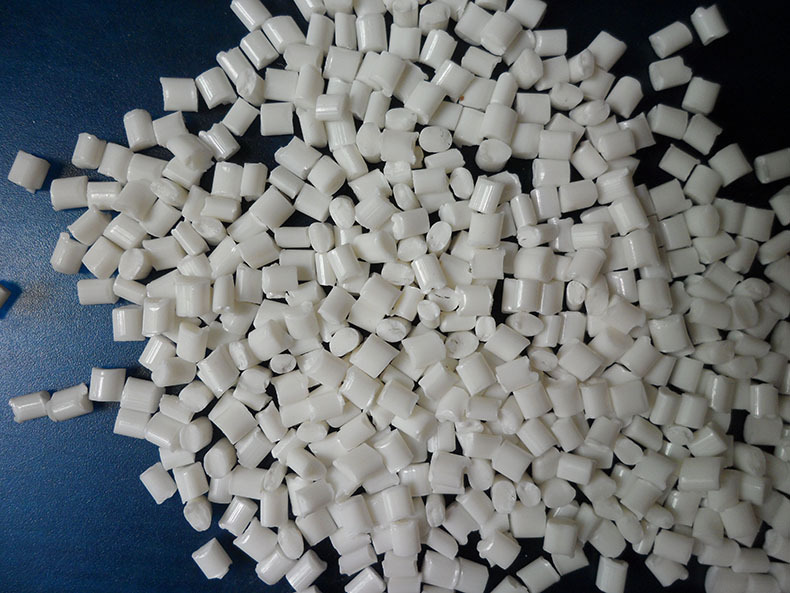

普通級(jí)<本白偏黃色>

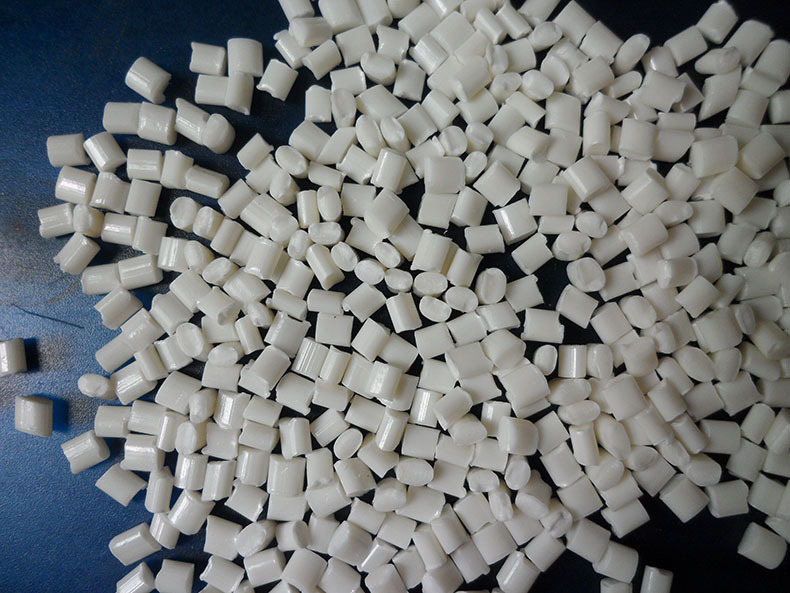

高光澤、防火阻燃V0級(jí)<本白偏黃色>

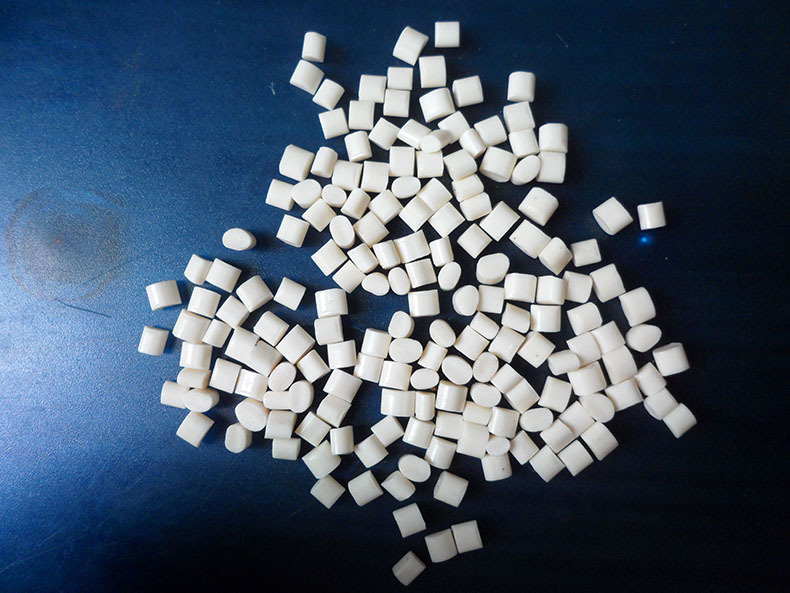

防火阻燃5VA級(jí)<本白偏黃色>

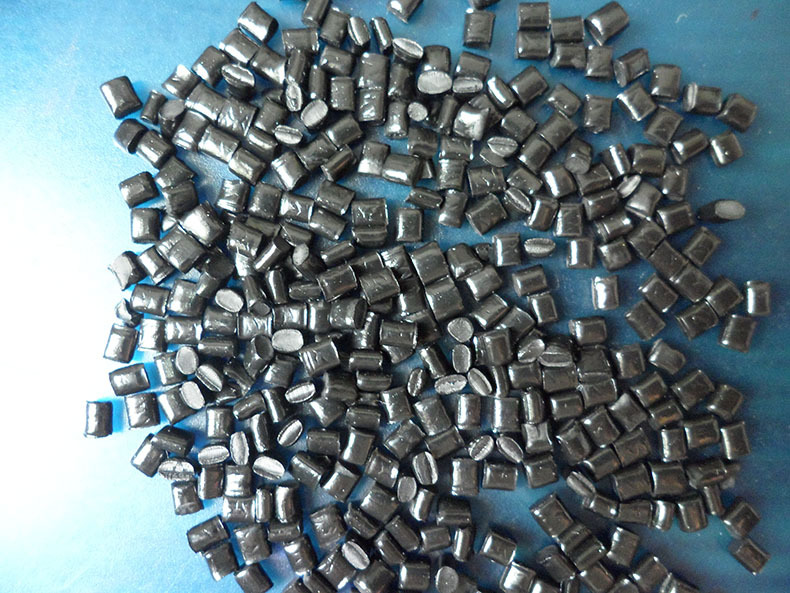

高光澤、防火阻燃V0級(jí)<黑色>
