點擊圖片查看大圖GW522A模溫機微電腦控制器的性能介紹：
GW522A電腦控制板，性能穩定、可靠，功能完善。它通過加熱/制冷的控制來調節媒體溫度，媒體溫度通過PID控制進行高精度的溫度調節，并且溫度設定及指示值為數字顯示。寬電源輸入（AC85～265V）。搭載相序保護器，適用線電壓范圍146-456V。
GW522A模溫機微電腦控制器的安全要求：
GW522A指定電源為控制器供電，切勿與其它電器共用同一電源，以免導致負荷過大的危險;務必保證控制器可靠接地并經常檢查接地是否牢固，接地不當可能導致觸電意外;安裝時請遵守強弱電分離原則;穩固安裝控制器，以免控制器跌落傷人或損壞
GW522A模溫機微電腦控制器的參數設定：
本溫度控制器為多功能型，能使用兩路K型熱電偶，或兩路PT100檢測模溫機出水、回水溫度，能控制兩組電加熱，有水泵反轉功能。它能適用于不同結構的模溫機，需要根據所使用的模溫機機型，設定合適的參數。上電后，可能有報警，請務必查詢和設定以下關鍵參數，避免機組在錯誤的狀態下運行。(1)工程參數中：水泵反轉【rEv】(2)廠家參數中：I/O口資源定義【rESE】，探頭的選擇【Sor】，機種的選擇【TYPE】，設定溫度上限、下限【SPH】、【SPL】，啟用板載的錯相、漏相檢測功能【PHAS】，開關量常開、常閉設置【inon】，板載的泵電流過載檢測【AH】、【AdLY】、【Coil】。(3) 其他參數，當有不同的需要時，也可自行修改。
注：任何可設定參數，均有記憶功能，掉電后，再重起，將保持新設定的值。

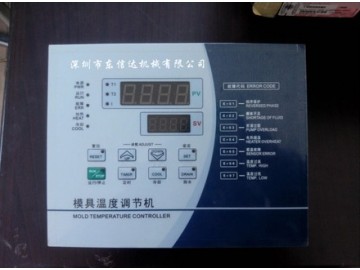

GW522A模溫機微電腦控制器的操作面板：
| 顯示器 | 用途 |
| 現在溫度（PV） | 表示：當前溫度、電流、參數項目名稱、探頭故障代碼 |
| 設定溫度（SV） | 表示：溫度設定值、參數值、機組異常代碼 |
| 指示燈 | 用途 |
| 電源（PWR） | 打開電源時點亮 |
| 運行（RUN） | 機組啟動后點亮，自整定過程中閃爍，待機（停機）時熄滅 |
| 故障（ERR） | 機組故障時點亮，否則熄滅 |
| 加熱（Heat） | 加熱動作時點亮，否則熄滅 |
| 冷卻（Cool） | 冷卻動作時點亮，否則熄滅 |
| T1 / T2 / I | PV行切換出水溫度/回水溫度/泵浦電流時，對應點亮T1 / T2 / I |
| 按鍵 | 用途 |
| 運轉/停止（RUN/STOP） |
1、機組狀態轉移（此時需按下2秒，才有效）；
（按鍵燈在準備運行時閃爍，運轉后點亮）
2、修改參數時，移動閃爍行；
|
| △鍵（UP）/▽鍵（DOWN） | 數值變更按鍵：△鍵增大數值，▽鍵減小數值 |
| 設定（SET） | 設定/確認溫度、參數的按鍵（進入?yún)?shù)修改界面點亮按鍵燈） |
| 復位（RESET） |
1、復位故障報警聲，解除異常（有故障時，按鍵燈閃爍）；
2、查詢參數時，快速退出參數查詢界面；
|
| 定時（TIMER） | 1、定時器的開啟、停止（啟用定時后，按鍵燈點亮）。2、切換顯示倒計時 |
| 冷卻（COOL） | 運轉時，進行手動冷卻，按下2秒，才有效。（手動冷卻時，按鍵燈點亮） |
| 排水（DRAIN） | 待（停）機時，進行手動排水（手動排水時，按鍵燈點亮） |
| 故障代碼（ERROR CODE） | 用途 |
| Er01 | （相序保護）故障代碼，在ＳＶ行顯示 |
| Er02 | （媒體不足）故障代碼，在ＳＶ行顯示 |
| Er03 | （泵浦過載）故障代碼，在ＳＶ行顯示 |
| Er04 | （電熱超溫）故障代碼，在ＳＶ行顯示 |
| Er05 | （感溫故障）故障代碼，在ＳＶ行顯示 |
| Er06 | （溫度過高）故障代碼，在ＳＶ行顯示 |
| Er07 | （溫度過低）故障代碼，在ＳＶ行顯示 |
GW522A模溫機微電腦控制器的電路板：
咨詢熱線：0755-27291330/15986777365儲生或加QQ：1716010057
