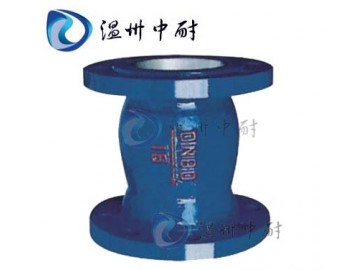

■ HC42X(DRVZ)靜音止回閥產品概述：
HC42X(DRVZ)靜音止回閥靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成,內部流道采用流線型設計,壓力損失極小,閥瓣啟閉行程很短,停泵時可快速關閉,防止巨大的水錘聲,具有靜音關閉的特點。該閥主要用于給排水、消防、暖通、工業等系統,可安裝于水泵出口處,以防止倒流及水錘對水泵的損害。靜音止回閥 軟密封止回閥 鑄鋼止回閥
■ HC42X(DRVZ)靜音止回閥技術參數：
|
型號 |
DRVZ/T-10 |
DRVZ/T-16 |
DRVZ/T-25Q |
|
公稱壓力 |
PN1.0MPa |
PN1.5MPa |
PN2.5MPa |
|
公稱通徑 |
DN50～DN300(mm) |
||
|
高工作壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
密封試驗壓力 |
1.1MPa |
1.76MPa |
2.75MPa |
|
殼體試驗壓務 |
1.5MPa |
2.4MPa |
3.75MPa |
■ HC42X(DRVZ)靜音止回閥主要零部件材料：
|
零件名稱 |
材料 |
|
閥體、導流體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥座、軸瓦、閥瓣、軸 |
青銅或鉻不銹鋼 |
|
彈簧 |
不銹鋼 |
■ HC42X(DRVZ)靜音止回閥主要外形連接尺寸：
(法蘭連接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88標準)
|
DN(mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L (mm) |
110 |
120 |
150 |
180 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
■ HC42X(DRVZ)靜音止回閥安裝示意圖：
%E9%9D%99%E9%9F%B3%E6%AD%A2%E5%9B%9E%E9%98%80%E5%AE%89%E8%A3%85%E7%A4%BA%E6%84%8F%E5%9B%BE.bmp)
