聚氯乙烯電纜料
概述 電線電纜工業(yè)用軟聚氯烯塑料，簡(jiǎn)稱PVC電纜料(電絕緣材料行業(yè)稱為聚氯乙烯絕緣料)。它是以聚氯乙烯樹脂或氯乙烯的共聚物為基礎(chǔ)、添加各種配合劑、經(jīng)過(guò)捏合、塑化及造粒等工藝制成。pvc電纜料的品種很多，基本類型為絕緣級(jí)和護(hù)層級(jí)，兩類的詳細(xì)級(jí)別分列于下表中。
| 絕緣用聚氯乙烯電纜料的分類及性能 | |||
| 類別 | 性能特點(diǎn) | 最高使用溫度/ ℃ | 主要應(yīng)用范圍 |
| 絕緣級(jí) | 電絕緣性能好，有一定耐熱性柔軟性 | 70 | 通信、控制、信號(hào)及低電壓.巨力電纜絕緣 |
| 普通絕緣級(jí) | 有一定的電絕緣性能，較好的柔軟性及耐大氣性、價(jià)格低廉 | 70 | 室內(nèi)固定裝設(shè)的電線，護(hù)套軟線450/750V,農(nóng)用電線絕緣以及儀表安裝線絕緣 |
| 耐熱絕緣級(jí) | 有較好的耐熱、老化性和耐熱變形性，電絕緣性能較好 | 85或105 | 要求耐熱較高的船用電纜和電力電纜（85℃);航全導(dǎo)線和安裝用線(105℃)的絕緣 |
| 高電性能絕緣級(jí) | 有較好的電絕緣性，絕緣電阻高，介電性能好，有耐熱型和普通耐熱型 | 70或85 | 電壓為6000V級(jí)的電刀電纜的絕緣 |
| 普通護(hù)層級(jí) | 有足夠的力學(xué)強(qiáng)度，耐熱，光老化性及耐寒性 | 70 | 橡皮及塑料電纜的護(hù)層 |
| 耐寒護(hù)層級(jí) | 其有較高的耐寒性，低溫柔軟性 | 70 | 戶外及耐寒電線電纜護(hù)層 |
| 柔軟護(hù)層級(jí) | 具有較高的柔軟性，較好的耐寒性 | 70 | 耐寒柔軟的電線電纜護(hù)層 |
| 耐熱護(hù)層級(jí) | 耐熱性能優(yōu)良 | 80或105 | 耐熱的電線電纜護(hù)層 |

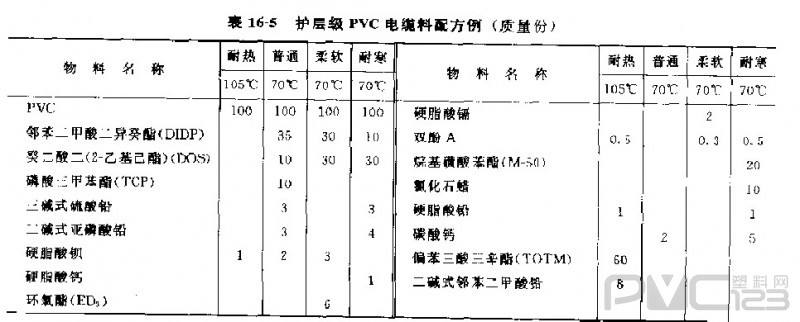

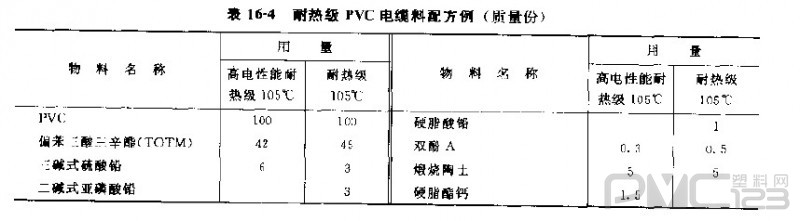

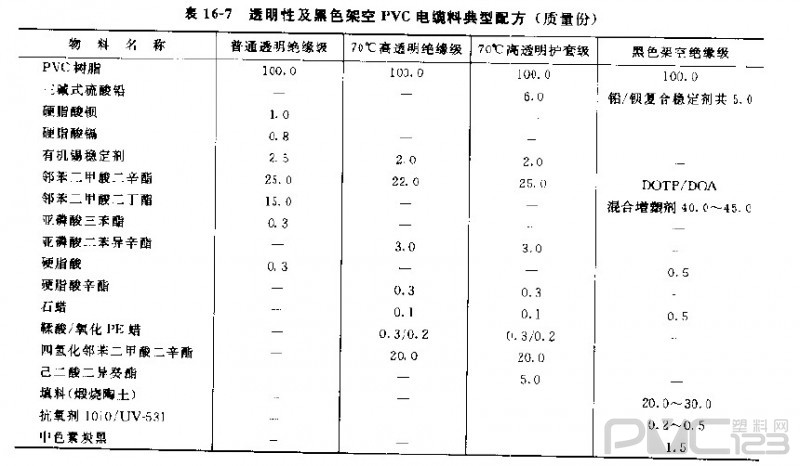

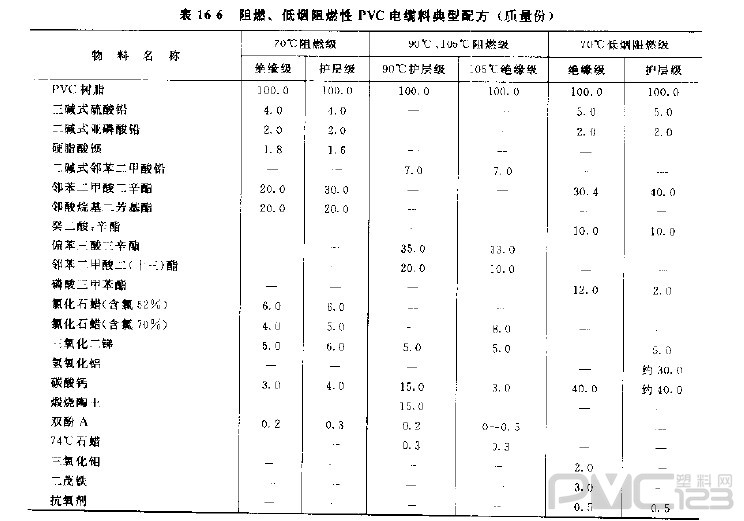

聚氯乙烯電纜料原料及典型配方 PVC電纜料種類繁多，表16-3~表16-7列出主要類型PVC電纜料的典型配方。
電纜料用的PVC樹脂要求分子量高，而且吸收增塑劑容易，所以應(yīng)選用具有棉花球結(jié)構(gòu)的SG-1型A級(jí)或SG-2型A級(jí);對(duì)于耐熱級(jí)高電性能電纜料尤其要用SG-1型A級(jí)樹脂。
增塑劑含量一般略低于50份，通常選用耐熱性和電絕緣性較好的品種，如絕緣級(jí)鄰苯二甲酸二辛酯，為改善耐寒性可添加癸二酸二(2-乙基己酯)。為提高耐熱性可添加偏苯三酸三辛酯。幾種增塑劑復(fù)合使用往往效果更好，電纜料用的增塑劑在純度上要求嚴(yán)格，以免影響電絕緣性。
穩(wěn)定劑中，三堿式硫酸鉛耐熱性、電絕緣性良好，但耐候性稍差，二堿式磷酸鉛與此相反，因此在電纜料配方中兩者常常并用。
電纜料中加入填料(碳酸鈣、緞燒陶土)可以提高電絕緣性能，耐熱性能和降低成本，但用量過(guò)多會(huì)造成成型性下降。
在阻燃性PVC電纜料配方中，多加入磷系增塑劑(如磷酸三甲苯酯、磷酸二苯異辛酯)、各種阻燃劑(如三氧化二銻及鹵系阻燃劑并用體系)以及抑煙劑(如鉬化物/二茂鐵體系)。
