環(huán)球塑化 www.PVC123.com 訊：

　　聚酯切粒機產(chǎn)生異狀切片的主要原因是出現(xiàn)了并帶。并帶出現(xiàn)在鑄帶條進入切割腔前。鑄帶條偏斜、相互摻壓，在切割腔內(nèi)切割，產(chǎn)生異狀切片。雖然振動篩可以挑選出異狀切片，但是總有異狀切片從篩孔中進入成品。以下從5個方面來分析并帶產(chǎn)生的原因。

　　1 切粒冷卻水

　　高溫鑄帶條在導(dǎo)流板上冷卻固化過程中，冷卻水的溫度對鑄帶條冷卻效果起著重要作用。鑄帶條的屬性由冷卻水的溫度決定。鑄帶條太軟，容易發(fā)生扭轉(zhuǎn)、絞股;鑄帶條太硬，會產(chǎn)生太多的粉塵。實際上，鑄帶條即使在切割后，形成的顆粒中心尚處于半熔狀態(tài)。因此，鑄帶條的屬性，是并帶產(chǎn)生的一個必要條件。同時，冷卻水的雜質(zhì)含量對鑄帶條冷卻效果也有影響。

　　2 切粒機間隙

　　2.1 切割間隙

　　切割間隙6是螺旋刃(即動刀)與調(diào)整床上陶瓷定刀(即定刀)的間隙。螺旋刀齒數(shù)30，螺旋角2。，軸向長度610mm。對應(yīng)兩塊定刀上共有8個位置(圖2)需要調(diào)整，并有偏心螺栓緊固。因軸向調(diào)整位置較多，調(diào)整難免不均勻。間隙小時，切割力大;間隙大時，切割力小。鄰近鑄帶條因受拉力不同而偏斜、反轉(zhuǎn)，出現(xiàn)并帶。

　　2.2 引料輥間隙

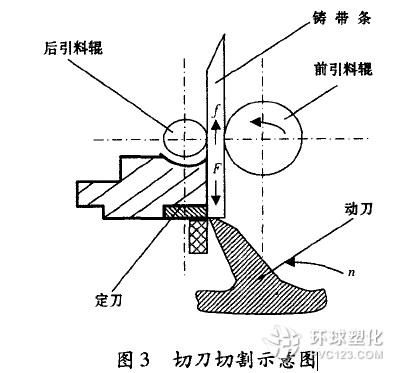

　　前引料輥齒數(shù)為24，螺旋角2。，工作長度680mm，表面噴砂;后引料輥，工作長度680mm，表面光滑。工作時，鑄帶依靠摩擦力進入切割腔。螺旋動刀切割時(圖3)，對鑄帶產(chǎn)生的拉力(F)要靠引料輥所提供的摩擦力(廠)平衡。由此可見，鑄帶條與引料輥間的摩擦力，在動刀完成切割過程中，意義重大。

　　摩擦力的大小由摩擦系數(shù)、正壓力決定。摩擦系數(shù)與鑄帶條的屬性及引料輥表面粗糙度有關(guān)，正壓力與鑄帶條的厚度與引料間隙有關(guān)。因為引料輥軸向距離較大，檢修人員在調(diào)整時，引料輥間隙經(jīng)常調(diào)不均勻。

　　在鑄帶開始切斷時，產(chǎn)生的拉力最大。因為只有在摩擦力與正壓力相等時才能完成切斷，此時，切割腔前鑄帶條處于放松狀態(tài)。切割完畢，拉力為0，在最大摩擦動力的作用下拉下鑄帶條。此時，切割腔前鑄帶條處于張緊位置。這樣，由于鑄帶條不停地被張緊和放松。相鄰的鑄帶條由于引料間隙不均，放松的鑄帶條跳躍、傾斜、摻壓，在張緊的鑄帶條上發(fā)生并帶。

　　2.3 刮剝間隙

　　刮剝器安裝在定刀架和后引料輥之間，起著刮絲作用。刮剝器和后引料輥之間即刮剝間隙。雖然該間隙的調(diào)整和并帶的產(chǎn)生沒有直接關(guān)系，但是運行中刮剝器會因間隙過小和后引料輥碰撞造成輥面損傷，后引料輥的表面粗糙度與并帶產(chǎn)生有直接關(guān)系。

　　3 切刀

　　切粒機是一種利用旋轉(zhuǎn)刃旋轉(zhuǎn)切割物料形成切片的成型機械。因此，需要定期修磨切刀。新刀投用時，并帶出現(xiàn)頻率很低，使用一個時期后，并帶出現(xiàn)頻率逐漸增加。由于動刀的結(jié)構(gòu)復(fù)雜，動刀前角、后角、緣寬等都和切粒直接相關(guān)。修磨時，因技術(shù)、設(shè)備及經(jīng)驗等諸多缺欠，誤差逐漸積累，導(dǎo)致切刀切粒時鑄帶條的不穩(wěn)定，誘發(fā)了并帶的出現(xiàn)。

　　另外，定刀縱向鋒利度不勻時，切刀切斷力不勻，也容易引起絞股、并帶。

　　4 后引料輥粗糙度

　　鑄帶條在切割成型時，由前、后引料輥聯(lián)合牽人。由于后引料輥使用時期較長，輥面磨損嚴重，出現(xiàn)眾多溝痕。另外，刮剝間隙過小，也會引起輥面損傷。而后引料輥的輥面粗糙，不但給刮剝間隙的調(diào)整帶來難度，而且使得引料時鑄帶條松緊不勻，造成鑄帶條相互交叉出現(xiàn)并帶。

　　5 其他

　　熔體粘度、鑄帶頭清理不干凈、壓力風(fēng)不穩(wěn)、引料輥晃動、引料輥軸線不平行以及切粒機負荷波動等，同樣會誘發(fā)并帶的產(chǎn)生。
