硬質(zhì)聚氯乙烯管不可拆卸的連接

　　(1)硬質(zhì)聚氯乙烯管承插式連接：為單面承插式連接結(jié)構(gòu)。這種連接方式很可靠，能承受較高的壓力。因此，它是一種常用的連接方式，也常應(yīng)用于設(shè)備上的接管。但一般直徑>100毫米的硬質(zhì)聚氯乙烯管不常采用這種方式。它可以一面承插，也可以兩面承插，即為雙面承插式連接結(jié)構(gòu)。

　　硬質(zhì)聚氯乙烯管不可拆卸的連接施工過程如下：

　?、賹⒐茏拥墓芏藢茌S成直角切斷，再將陽管口端的外側(cè)用銼刀銼成30°左右的傾斜圈。

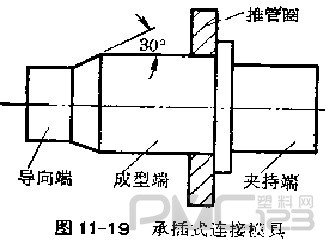

　?、趫D11-19為金屬模具。模具的外徑較硬質(zhì)聚氯乙烯管外徑大1.5%左右。將模具預(yù)熱到80°C。

　?、蹖㈥幑芄芏瞬糠诌M(jìn)行加熱，使管端部分柔軟。加熱的方式可用甘油浴、電加熱、蒸汽加熱或明火加熱(如煤氣、電爐等)。如有條件的話，采用甘油加熱比較好，因?yàn)槠浼訜峋鶆?，溫度容易控制，操作方便。加熱時(shí)，管子要經(jīng)常移動，以達(dá)到受熱均勻之目的。底部要有墊塊(層壓板或瓷板)，以防過熱。加熱部分的長度約為管子外徑的1.2~1.5倍，加熱溫度為I40±5°C。如管子壁厚在4毫米以下，加熱時(shí)間約1~2分鐘，如管子壁厚在4~7毫米，加熱時(shí)間約2~4分鐘，時(shí)間過長或過短，在漲口時(shí)均容易裂開。

　　④待陰管管端部分加熱柔軟以后，即用力均勻地將其插入已經(jīng)預(yù)熱至80°C的金屬模具(圖11-19)中，直到推管圈為止。

　?、菰賹㈥幑芴卓谥車美渌鋮s。

　?、薨殃幑軓哪＞咧邪纬鼋诶渌?，然后用布揩干水漬。

　?、邔S成傾斜圈的陽管待插部分充分均勻地涂以過氯乙烯粘結(jié)劑(該粘結(jié)劑帶有微毒，強(qiáng)度要求較高的情況除外，在一般情況下可免去這一工序，但必須采取相應(yīng)的措施)。

　?、喟殃柟懿迦岁幑芴變?nèi)。

　　⑨為了增加強(qiáng)度，在接口處進(jìn)行焊接，完成承插式連接。

　　(2)硬質(zhì)聚氯乙烯管對焊帶套管式連接：這種連接方式施工比較方便，但不能承受較大的壓力。

　　施工過程：將管子先對接焊接，然后刮平焊縫，外面再焊上套管。套管用厚度為3~6毫米的硬質(zhì)聚氯乙烯板材，經(jīng)加熱呈柔軟狀態(tài)后，包覆在管子對接焊縫處，最后將結(jié)合縫及管道連接處焊接而成。
