環(huán)球塑化網 www.PVC123.com 訊：

　　根據加熱溫度的不同，硬質聚氯乙烯塑料可呈現(xiàn)三種物理狀態(tài)。在80℃溫度以下時，硬質聚氯乙烯塑料處于玻璃態(tài);在溫度為80-160℃范圍內，硬質聚氯乙烯塑料處于高彈態(tài)，可在不大的外力作用下改變形狀，但在成型后會產生殘余應力;在溫度超過160℃時，硬聚氯乙烯塑料處予粘流狀態(tài)，因而就變?yōu)榭伤苄缘模藭r，可進行熱焊過程。

　　由于硬質聚氯乙烯塑料系在柔軟狀態(tài)成型，故成型的零件會產生應力，此應力在材料被再次加熱時，能促使材料恢復原狀。成型溫度越高，則成型零件的穩(wěn)定性愈好。如果成型溫度接近由硬質聚氯乙烯薄片層壓成板材的壓制溫度(165-170℃)時，板材就會產生膨脹、氣泡，甚至發(fā)生分層現(xiàn)象。

　　實踐證明，加熱硬質聚氯乙烯塑料板材的最佳溫度為135土50℃，而目前國內施工硬質聚氯乙烯塑料設備的各個單位，由于熱成型的設備不一，電熱器的總功率有大小，故對硬質聚氯乙烯板材加熱的溫度和時間掌握不一。

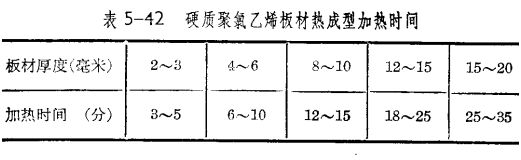

　　因此，我們不能千篇一律，生搬硬套。根據塑料板材的特性，加熱的時間過少，易產生成型冷卻后塑料板材變形收縮大的缺點，特別是對成型后圓弧板拼焊成設備的筒體的橢圓度不易控制。表5—42列出了用上述電熱烘箱加熱各種厚度板材至柔軟成型所需的時間。

　　實踐證明，所需的加熱時間不是恒定不變的，室溫的變化也會影響加熱時間，同樣厚的板材，因天氣冷熱不同，所需要的加熱時間也不同。
