環(huán)球塑化網(wǎng) www.PVC123.com 訊：

　　如圖6—12所示，在一定口模間隙下，熱收縮薄膜的縱橫向收縮率隨厚度的增加而下降.因此，當(dāng)收縮率確定之后。在考慮各種工藝參數(shù)的同時(shí)應(yīng)兼顧薄膜厚度，并盡量減少厚度公差，以制造收縮率均勻的薄膜。

　　此外，冷卻速度越快，膜泡定型越快，被凍結(jié)的應(yīng)力也越大。調(diào)節(jié)膜泡內(nèi)外的冷卻氣量，可改變冷卻速度。薄膜的急劇冷卻，可提高薄膜的取向度，使收縮率增加。

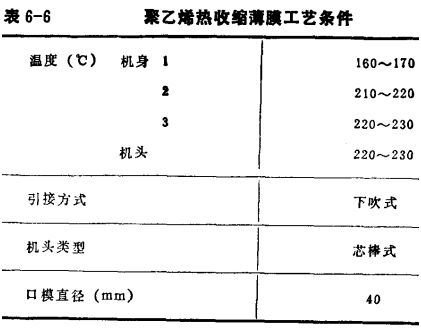

　　溫度控制與普通吹塑薄膜相似，可參考表6-6的數(shù)據(jù)。

　　聚乙烯熱收縮薄膜具有優(yōu)良的物理力學(xué)性能，并且貯藏穩(wěn)定性好，規(guī)格適應(yīng)性強(qiáng)。

　　聚乙烯熱收縮薄膜主要用于包裝食品、紡織品、機(jī)械零件、化工產(chǎn)品和建筑材料等。包裝形式可采用單件和托盤(pán)集裝包裝。
